旋轉編碼器是如何通過方向識別電路的？
文章出處：www.by33316.com
編輯：升威電子
發表時間：2016-12-19
旋轉編碼器被廣泛應用，但有些朋友不清楚旋轉編碼器是如何通過方向識別電路的,升威電子就這個問題和大家共同探討下.

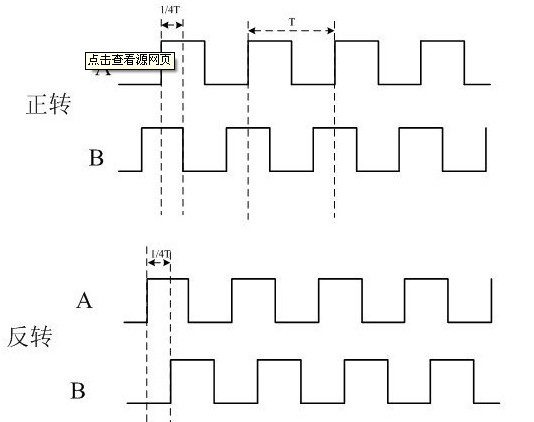

旋轉編碼器在電路中的應用，主要是編碼器脈沖識別使用單片機的。具體就是看A,B相位差，A超前B還是滯后，以確定編碼器是正轉還是反轉，這稱為旋轉編碼器通過方向識別電路的應用。
首先，通過PLC的計數器進行方向識別。PLC中有高速計數器，可以設置成各種模式，其中包括AB正交脈沖，可以根據計數器的數字是增加后者減少來判斷方向，有的PLC有判斷速度的指令，直接判斷正反轉！這樣可以從硬件上就進行判斷了。只需要選對模式 A,B 相正交模式即可! 當HC0 當前值增大時 證明是 A相超前B相 90度, 以確定編碼器是正轉還是反轉，并通過記脈沖數確定編碼器轉了多少圈。
廣東升威電子制品專業生產旋轉編碼器25年,編碼器型號齊全,產品通過TS16949 ISO9001 ISO14001認證，值得信賴，找編碼器廠家就找升威電子.
