| 編碼器型號： | EG1502 |

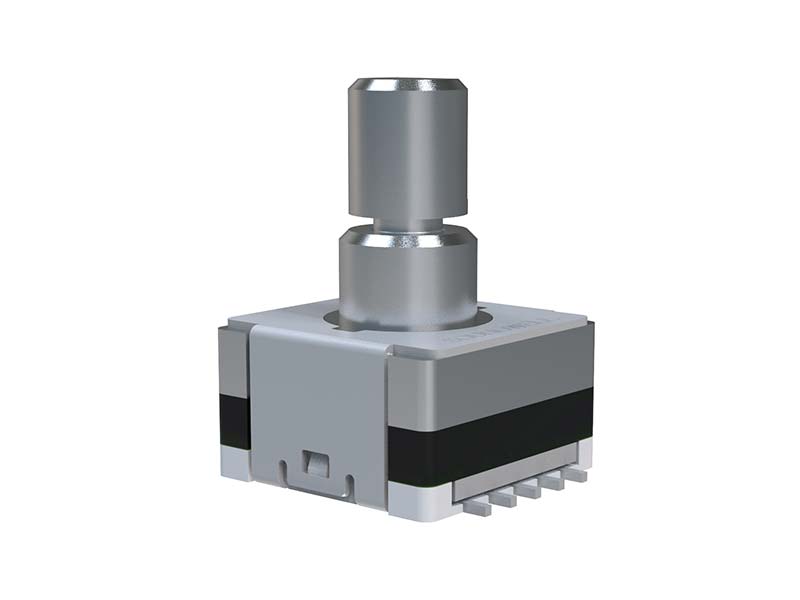

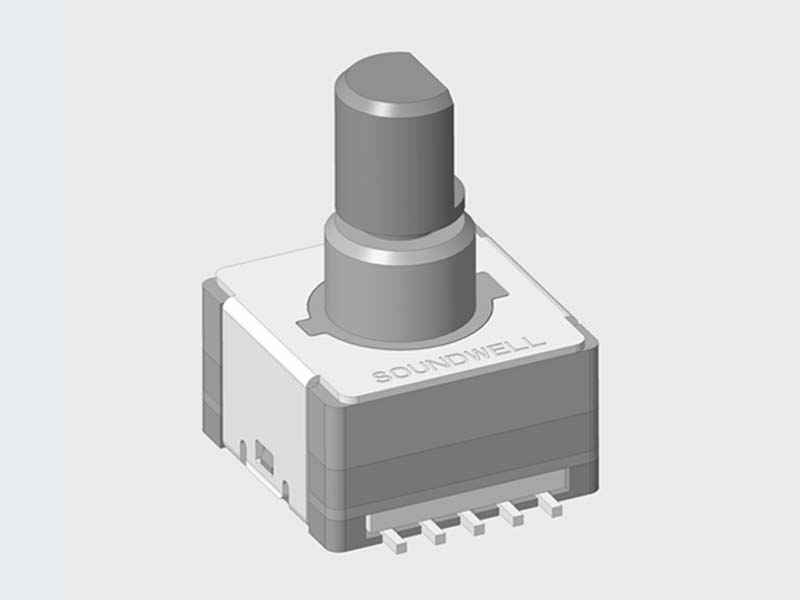

| 名稱： | 帶按壓光電編碼器 |
| 主要規格: | 外形尺寸：14*14mm； 額定功率：DC 5V ； 分 辨 率：12個脈沖/360° 定位點數：24 個/360； 按壓行程：0.5±0.3mm 工作溫度：-40℃～85℃； 旋轉壽命：1000000次； 按壓壽命： 200000次 |
| 產品特點： | 非接觸式的編碼信號輸出，長壽命，可滿足SMT焊接要求,有定位和無定位兩種選擇。 |
| 應用領域： | 主要應于用醫療、精密儀器儀表、家電等領域。 |

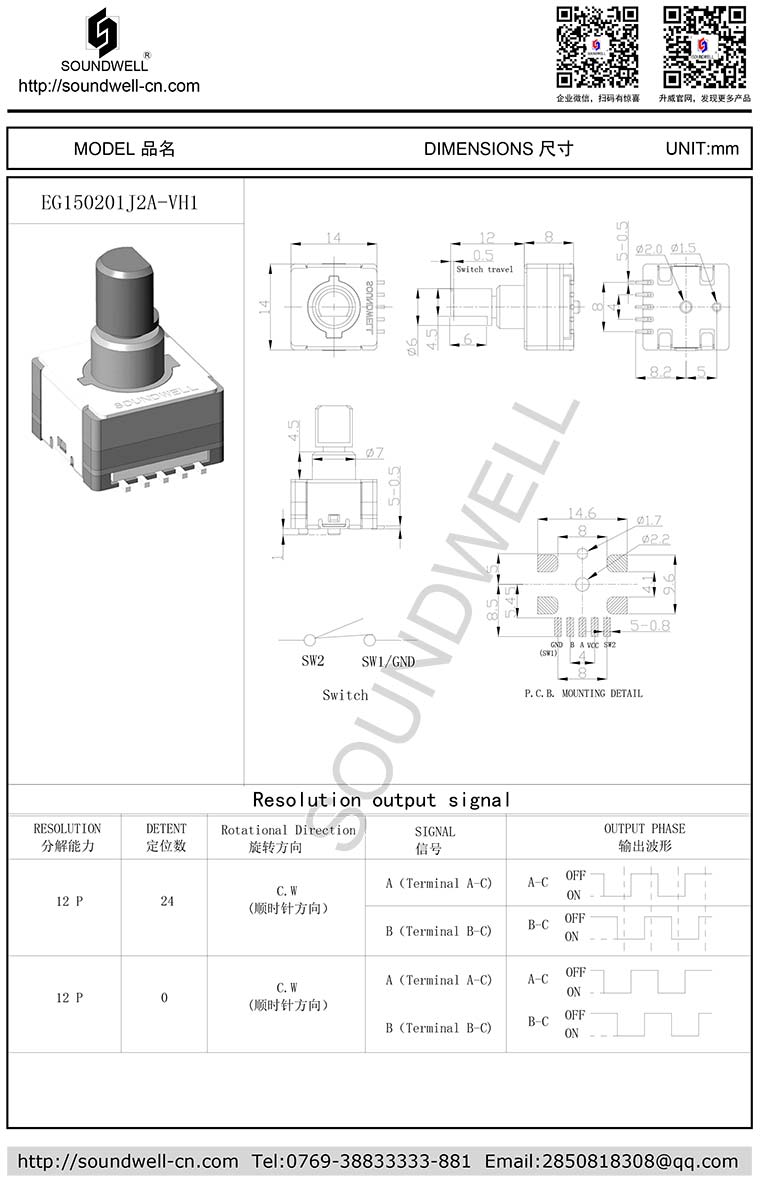

EG1502產品規格
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Detent Torque 定位點力矩 ：55±35gf.cm
2、Number and position of detent 定位點數及位置：24 點定位(間隔角度 15°±3°）
3、Shaft wobble (mm p-p) 軸擺動 ：小于0.26 mm 以下
4、Shaft play in rotational wobble 軸的回轉方向擺動：4° MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ： 12個脈沖/360°
2、Contact resistance 接觸阻抗：＜100mΩ
3、Rating power 額定功率 ：DC5V 1mA
4、Insulation Resistance 絕緣電阻：在端子安裝板間100mΩ以上
5、Dielectric Voltage 耐電壓：1 Minute at AC 300V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：1000000 cycles Min
2、Push life 按壓壽命：200000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval
sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
