磁電編碼器在電機上怎么安裝連接？
文章出處：www.by33316.com
編輯：升威電子
發表時間：2017-03-14
近來,有一些工程師咨詢電機馬達與磁電編碼器如何連接的安裝問題,如下作個總結,希望可以幫到大家!

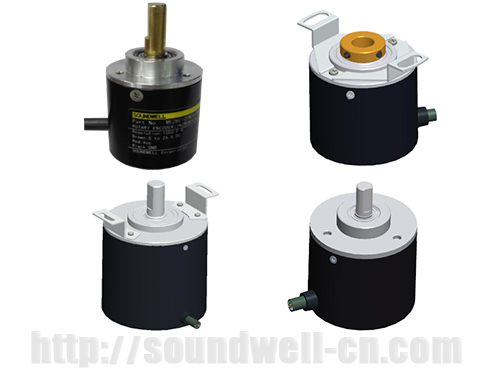

.jpg)
普通電機的輸出軸較短，在安裝了帶輪后，已經沒有位置再安裝磁電編碼器了。在這種情況下，通常可以把磁電編碼器安裝在電機的后部。
1.軸套型磁電編碼器的安裝 在電動機的后端蓋上開一個孔，并在后部的軸上安裝一個軸徑與編碼器匹配的過渡軸。磁電編碼器的固定部分可通過一個S形薄鋼片固定在電動機的后端蓋上。
這種方法也適用于電動機的軸徑與軸套型編碼器的也徑不相匹配時的安裝。但這種方法對兩軸相對時的同心度要求較高，加工起來比較費事。
2.軸型編碼器的安裝 安裝軸型編碼器時，可加裝一個連接器。連接器的兩邊分別和電動機的軸和編碼器的軸相接。兩邊的軸徑可以相同，也可以不相同。編碼器的固定部分可以通過安裝支架固定在電動機的端蓋上。
因為連接器兩側的孔徑都是按電動機軸和編碼器軸的標準設計的，所以，安裝起來比較方便。
如上的安裝問題,如果您還有疑問,還是不知道我司的磁電編碼器怎樣才能和您的電機配套安裝,也可以聯系我們的工程師電話溝通或上門了解解決問題.
廣東升威電子制品專業生產磁電編碼器的廠家,歡迎咨詢,可提供樣品測試,小批量試產配合,免費提供技術咨詢,找磁電編碼器就找升威電子.
