EC11編碼器工作原理
文章出處：www.by33316.com
編輯：升威電子
發表時間：2017-04-20
.jpg)

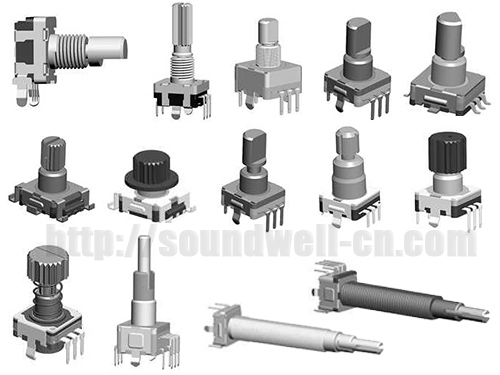

EC11編碼器作為一種旋轉編碼開關被廣大設計師們廣泛應用于電子產品中，對于EC11編碼器的工作原理有些沒接觸過的朋友不大清楚,下面一起來看看EC11編碼器的工作原理。
EC11編碼器是由一個中心有軸的光電碼盤，其上有環形通和暗的刻線，有光電發射和接收器件讀取，獲得四組正弦波信號組合成A、B、C、D,每個正弦波相差90度相位差，將C、D信號反向，疊加在A、B兩相上，可以增強穩定信號，每轉輸出一個Z相脈沖以代表零位參考位。由于A、B兩相相差90度，可以通過比較A相在前還是B相在前，借此來判別編碼器的正轉與反轉，通過零位脈沖，可獲得編碼器的零位參考位。
了解到了EC11編碼器的工作原理,還想了解EC11編碼器參數及適合哪些產品?可點此查看http://www.by33316.com/shengweidongtai/633.html
廣東升威電子生產EC11編碼器26年,生產工藝精湛,產品質量好,廠家有實力可靠,找EC11編碼器廠家就找升威電子。
