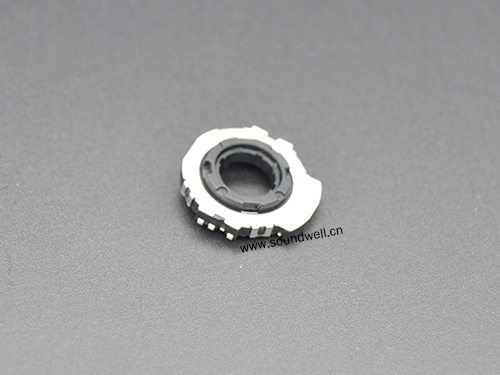

小型中空編碼器EC18

系　列：EC18

規　格：請參考如下簡介

詳細規格書

小型中空編碼器EC18產品介紹

編碼器型號：EC180102X2X-VH1

EC18中空編碼器特點：體積較超薄型，可表面貼裝，中空空間可附加開關按壓機構

EC18中空編碼器應用：電子煙、卷發器、家用電器等

主要功能：調節菜單、調節溫度、調節音量、調節頻率等。

EC18中空編碼器產品規格參數

主要規格:
               外形尺寸：∮18mm
               額定電壓: DC 5V；
               定位數: 18個；
                脈沖數：9；
               工作溫度：-40°C to 85°C；
               旋轉壽命：50000次以上；

一、MECHANICAL CHARACTERISTIC 機械特性
       1、 Detent Torque 定位點力矩：50±20gf.cm
       2、Number and position of detent定位點數及位置：18點定位（間隔角度 20°±3°）
       3、Shaft wobble 軸擺動：0.2 mm MAX
       4、Shaft play in rotational wobble 軸的回轉方向擺動：4° MAX
       5、Surface evenness 平整度：0.1mm MAX

二、ELECTRICAL CHARACTERISTIC 電氣特性
       1、Resolution 分解能力： 9個脈沖/360°
       2、Phase difference 相位差：≥8 ms
       3、Rated voltage 額定電壓: DC 5V
       4、Insulation Resistance 絕緣電阻：50M? 1 Minute at DC 250V
       5、Dielectric Voltage 耐電壓：1 Minute at AC 250V

三、ENDURANCE CHARACTERISTIC 耐久特性
      1、Rotational life 回轉壽命：50,000 cycles Min

Note:In this catalog,if some parame ters lr drawings are different from the "Approval
sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

EC18中空編碼器規格書
