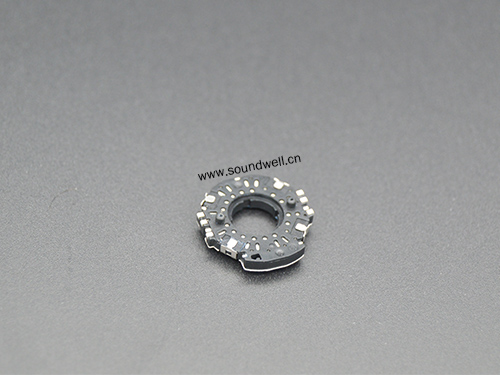

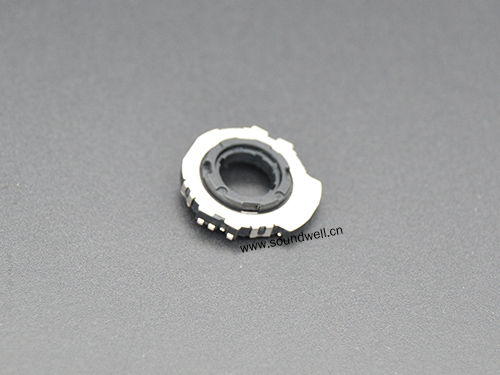

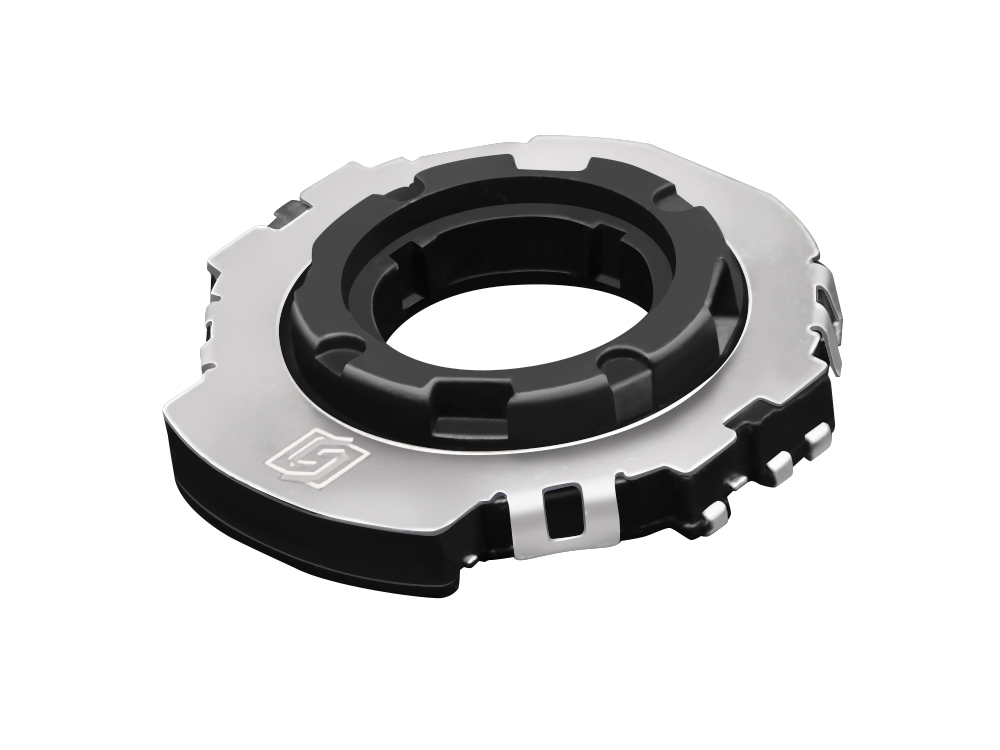

小型中空編碼器EC18產品介紹
編碼器型號:EC180102X2X-VH1
EC18中空編碼器特點:體積較超薄型,可表面貼裝,中空空間可附加開關按壓機構
EC18中空編碼器應用:電子煙、卷發器、家用電器等
主要功能:調節菜單、調節溫度、調節音量、調節頻率等。

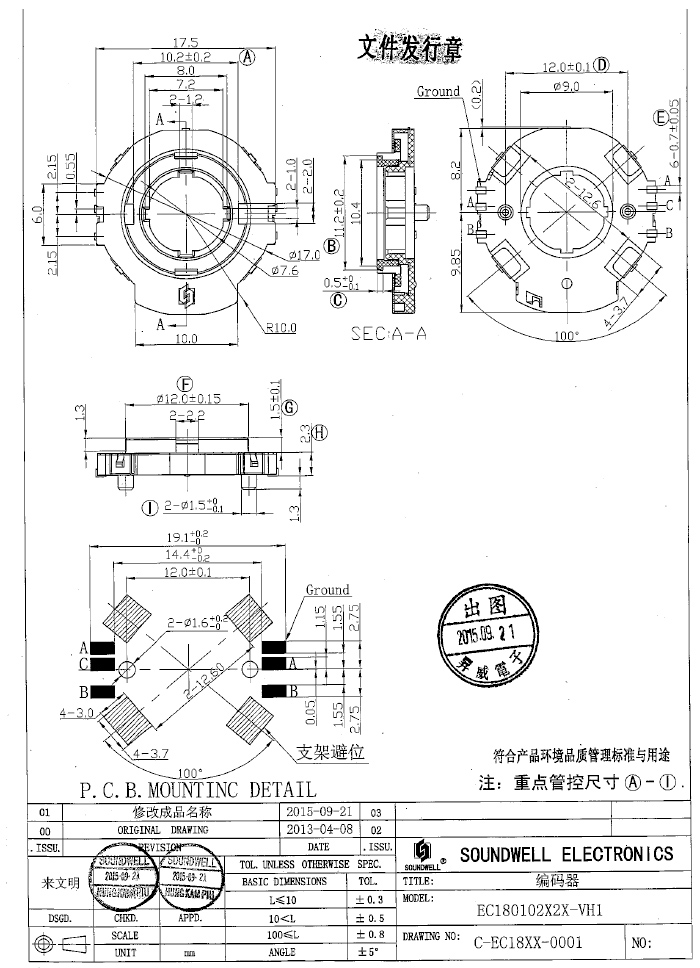

EC18中空編碼器產品規格參數
主要規格:
外形尺寸:∮18mm
額定電壓: DC 5V;
定位數: 18個;
脈沖數:9;
工作溫度:-40°C to 85°C;
旋轉壽命:50000次以上;
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Detent Torque 定位點力矩 :50±20gf.cm
2、Number and position of detent定位點數及位置:18點定位(間隔角度 20°±3°)
3、Shaft wobble 軸擺動:0.2 mm MAX
4、Shaft play in rotational wobble 軸的回轉方向擺動:4° MAX
5、Surface evenness 平整度:0.1mm MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 : 9個脈沖/360°
2、Phase difference 相位差:≥8 ms
3、Rated voltage 額定電壓: DC 5V
4、Insulation Resistance 絕緣電阻:50M? 1 Minute at DC 250V
5、Dielectric Voltage 耐電壓:1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命:50,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval
sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異,均以承認書為準。
