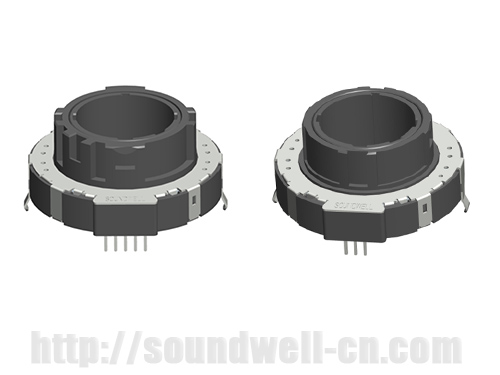

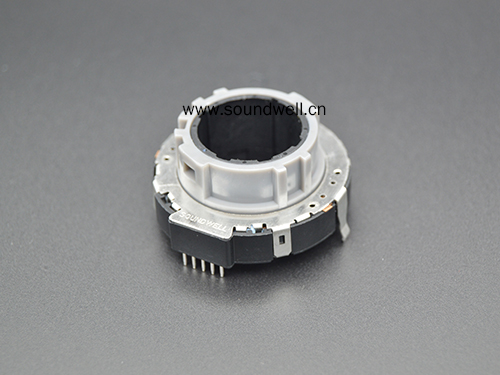

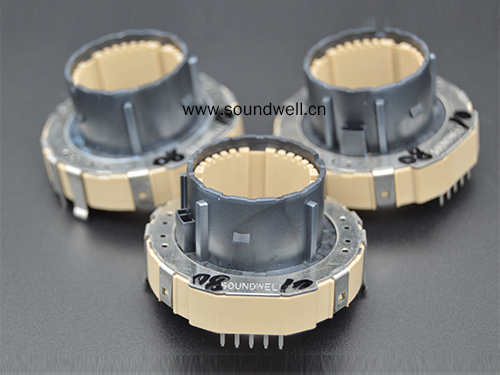

QA39中空旋轉電位器

系　列：QA39

規　格：請參考如下簡介

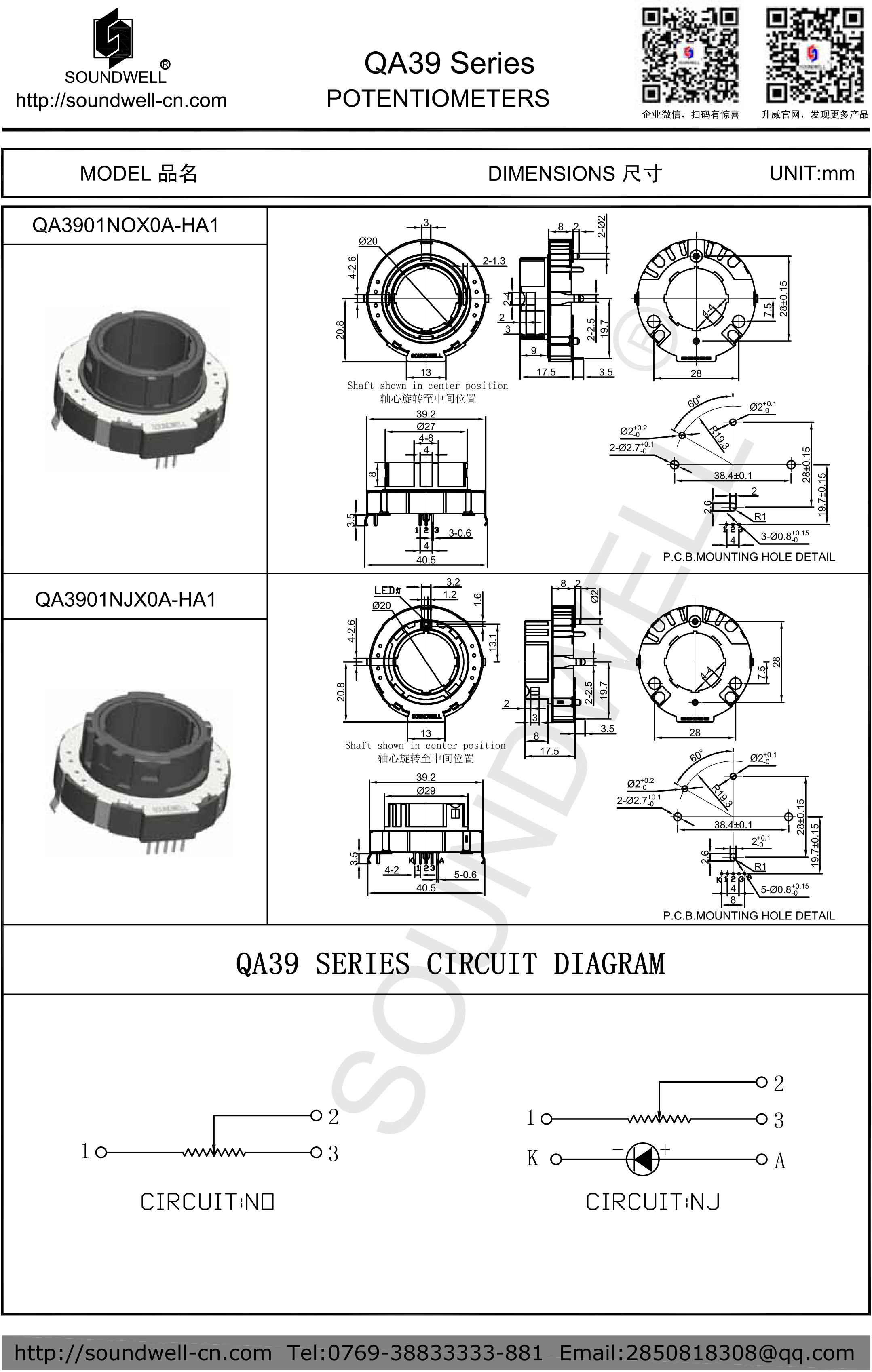

詳細規格書

中空電位器型號：QA39

電位器名稱：QA39中空旋轉電位器

QA39中空旋轉電位器特點：有較好的操作手感，中空空間可附加按壓開關機構,可以帶LED，檔位及旋轉角度有多種供選擇。

QA39中空旋轉電位器應用：汽車空調，家用電器等。

主要功能：調節風速、調節溫度等。

QA39中空旋轉電位器產品規格參數

主要規格:   外形尺寸：39mm；
                  額定功率：0.125W；
                  最高使用電壓：D.C 10V
                  檔位及全回轉角度：5檔180°±5° ，8檔225°±5°，29檔270°±5°；
                  旋轉力矩：400±120 gf.cm；
                  轉動噪音：47mV以下；
                  線性度：±3%；
                  工作溫度：-40℃～85℃；
                  旋轉壽命：30,000次以上；

一、MECHANICAL CHARACTERISTIC 機械特性
       1、Rotational Torque 旋轉力矩：400±120 gf.cm
       2、Number of detemts click定位數：5，8，29 Click
       3、Shaft Stop Strength 止檔強度：≥ 8 Kgf.cm
       4、Shaft Wobble (mm p-p) 軸擺動：0.3mm max

二、ELECTRICAL CHARACTERISTIC 電氣特性
       1、Total Resistance Range 總阻及誤差：10KΩ±20%
       2、Resistance Taper 電阻特性曲線：B
       3、Rating Power 額定功率：0.125W
       4、Max. Operating Voltage 最大工作電壓：10V DC
       5、Taper Tolerance At Each Position 線性誤差：±3%
       6、Insulation Resistance 絕緣電阻：50M? 1 Minute at DC 250V
       7、Dielectric Voltage 耐電壓：1 Minute at AC 250V


三、ENDURANCE CHARACTERISTIC 耐久特性
      1、Rotational Life 旋轉壽命：30,000 cycles Min

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

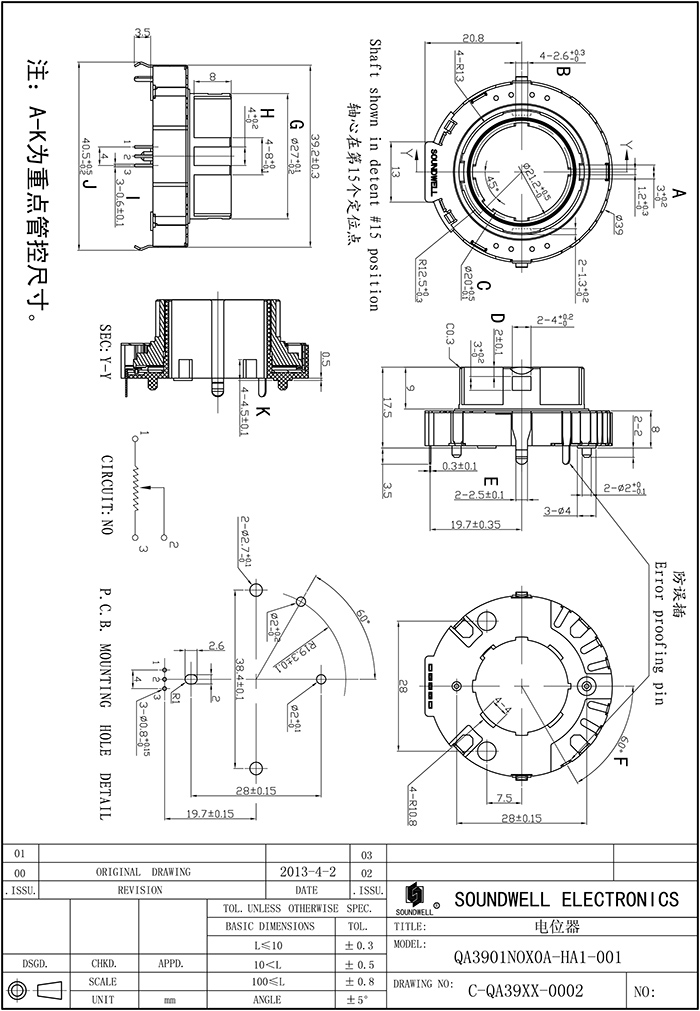

QA39中空旋轉電位器規格書
