15MM行程單雙聯直滑電位器

系　列：SC1505

規　格：請參考如下簡介

詳細規格書

直滑電位器名稱: 15MM行程直滑電位器單聯直滑電位器雙聯直滑電位器

直滑電位器優點：性能穩定，手感較好，可以帶中點定位。柄型及長度、電路可以選擇。

直滑電位器應用：此直滑電位器適用調音臺、電子琴、吉他。

直滑電位器功能: 調節音量、調節音調、調節平衡等作用。

SC1505直滑電位器產品規格參數

滑動行程：15mm
額定功率：0.2W
最高使用電壓：AC 100V；
工作溫度：－10℃ ～70℃；
滑動壽命：10,000次以上；

一、MECHANICAL CHARACTERISTIC 機械特性
1、Sliding force 滑動力矩：15~150gf.cm
2、Click force 定位推動力：80~330gf.cm
3、Total travel slide 全滑動行程：15mm
4、Lever Stop Strength 柄止檔強度：≥3Kgf.cm
5、Lever Wobble (mm p-p) 滑柄偏擺量：1.6mm Max.

二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
2、Resistance Taper 電阻特性曲線：B
3、Rating Power 額定功率：0.2W
4、Max. Operating Voltage 最大工作電壓：100V AC
5、Residual Resistance殘留電阻：R1,2≤10Ω;R2,3≤20Ω
6、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 250V
7、Dielectric Voltage 耐電壓：1 Minute at AC 254V

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：10,000 cycles Min

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

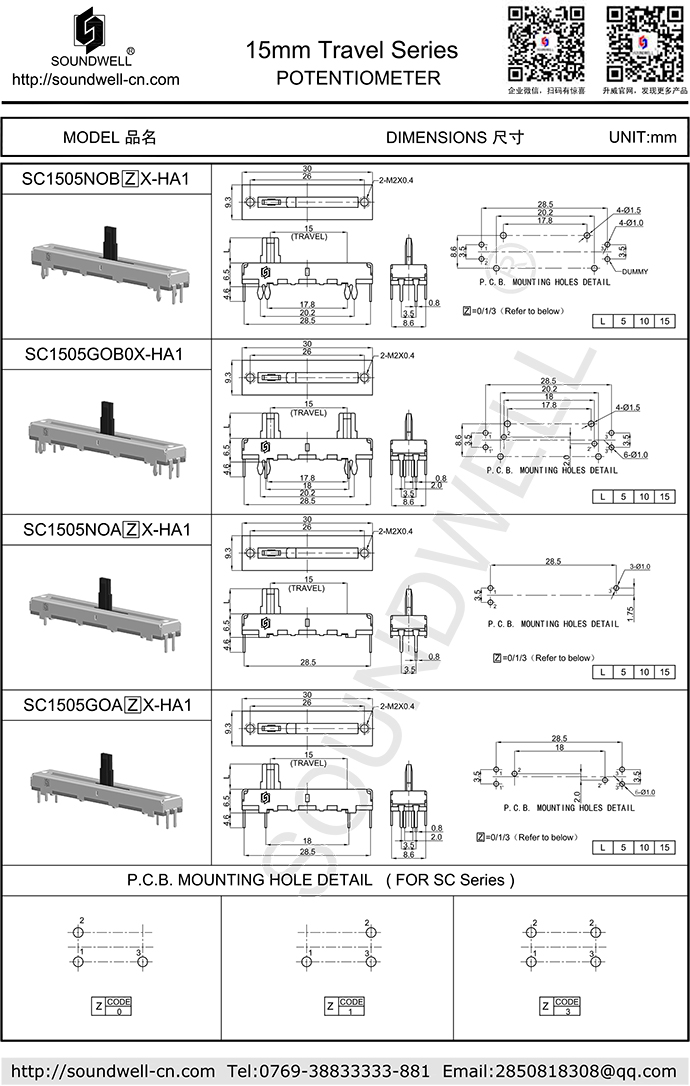

點擊下載SC1505直滑電位器規格書
