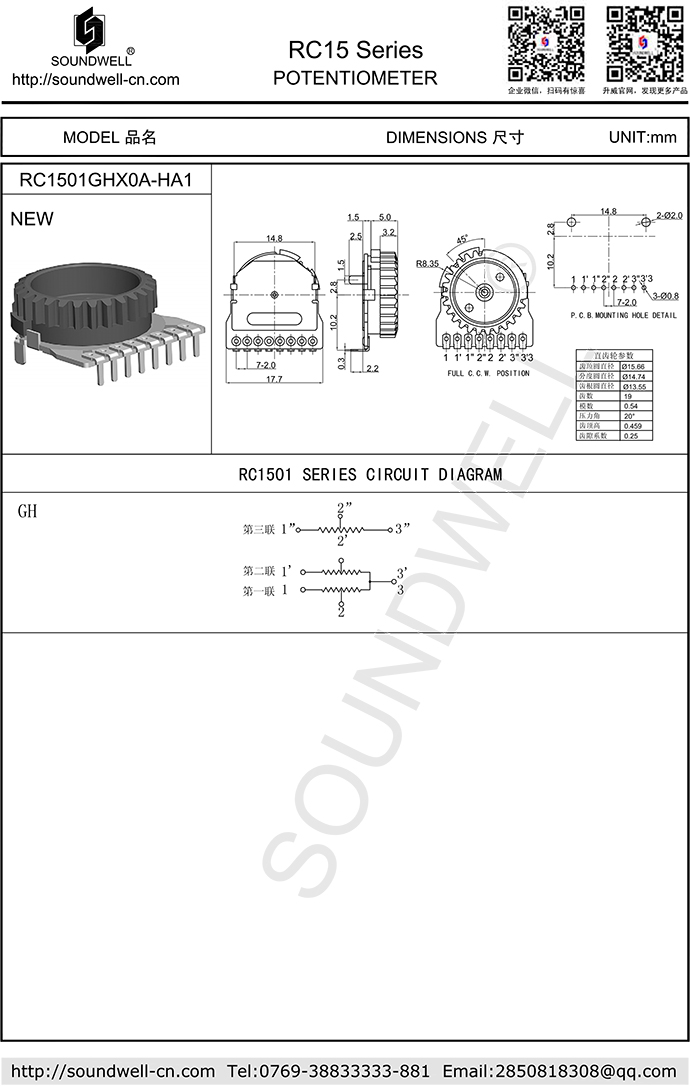

RC15可調電位器

系　列：RC15

規　格：請參考如下簡介

詳細規格書

可調電位器名稱: RC15可調電位器

RC15可調電位器優點：產品可以做3聯電路，第1聯與第2聯可調節左右聲道，第3聯做分壓或重低音來用。

RC15可調電位器應用：此旋轉可調電位器適用耳機

RC15可調電位器功能: 調節音量、分壓。

RC15可調電位器產品規格參數

旋轉角度：270°±10°
額定功率：0.02W
最高使用電壓：DC 12V；
工作溫度：－25℃ ～70℃；
旋轉壽命：10，000次以上；

一、MECHANICAL CHARACTERISTIC 機械特性
1、 Rotational Torque 旋轉力矩：10~70gf.cm
2、Total Rotational Angle 旋轉角度：270°±10°
3、Shaft Stop Strength 止檔強度：≥0.8Kgf.cm

二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
2、Resistance Taper 電阻特性曲線：A/B/C
3、Rating Power 額定功率：0.02W
4、Max. Operating Voltage 最大工作電壓：50V AC/20V DC
5、Residual Resistance殘留電阻：R1,2≤10Ω;R2,3≤20Ω
6、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 100V
7、Dielectric Voltage 耐電壓：1 Minute at AC 250V

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：10,000 cycles Min

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

點擊下載RC15旋鈕可調電位器規格書
