RA14可調電位器塑膠軸

系　列：RA14

規　格：請參考如下簡介

詳細規格書

電位器名稱:RA14可調電位器

RA14可調電位器優點：產品密封性好，耐焊性佳，旋轉手感柔和、順暢，性能穩定，軸心形狀及長度、安裝方式可以選擇，還可做帶定位。

RA14可調電位器應用：此旋轉可調電位器適用功放音響、調音臺及家用電器領域

RA14可調電位器功能: 調節音量、調節平衡，調壓、調溫等作用。

RA14可調電位器產品規格參數

外形尺寸：14.5mm
旋轉角度：300°±10°
額定功率：0.05W
最高使用電壓：AC 50V/DC 20V；
工作溫度：－10℃ ～70℃；
旋轉壽命：10，000次以上；

一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational Torque 旋轉力矩：20~250gf.cm
2、Total Rotational Angle 旋轉角度：300°±10°
3、Shaft Stop Strength 止檔強度：≥3.5Kgf.cm
4、Shaft Wobble (mm p-p) 軸擺動：Within(0.7xL/20)mm p-p

二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
2、Resistance Taper 電阻特性曲線：A/B/C
3、Rating Power 額定功率：0.05W
4、Max. Operating Voltage 最大工作電壓：50V AC/20V DC
5、Residual Resistance殘留電阻：R1,2≤10Ω;R2,3≤20Ω
6、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 250V
7、Dielectric Voltage 耐電壓：1 Minute at AC 250V

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：10,000 cycles Min

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

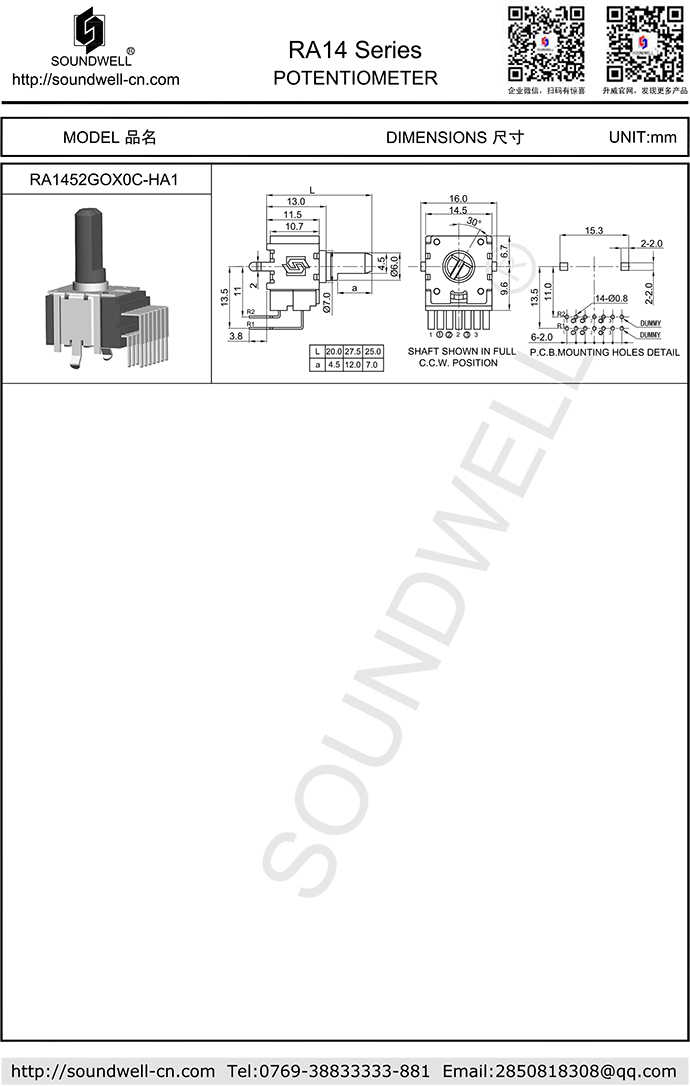

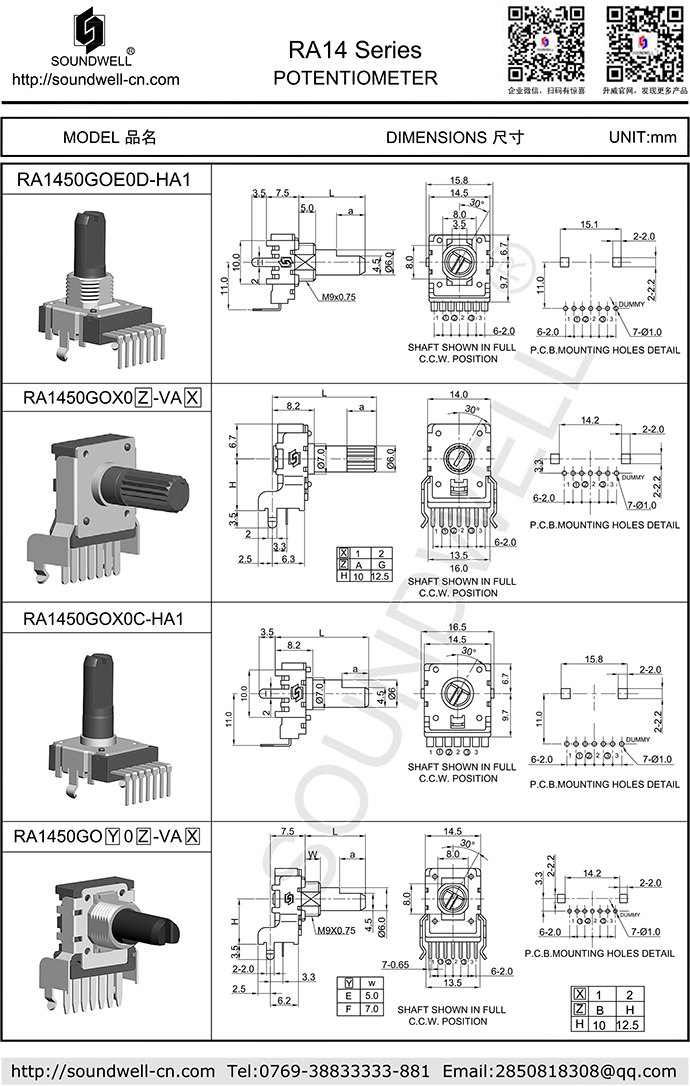

點擊下載RA14旋轉可調電位器規格書
