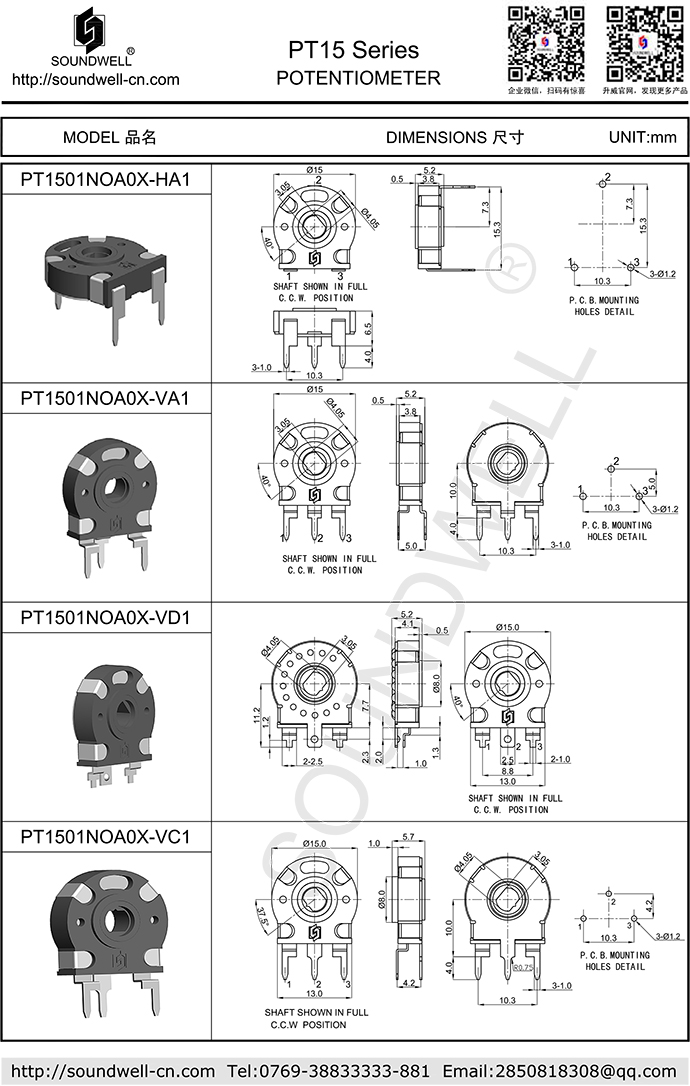

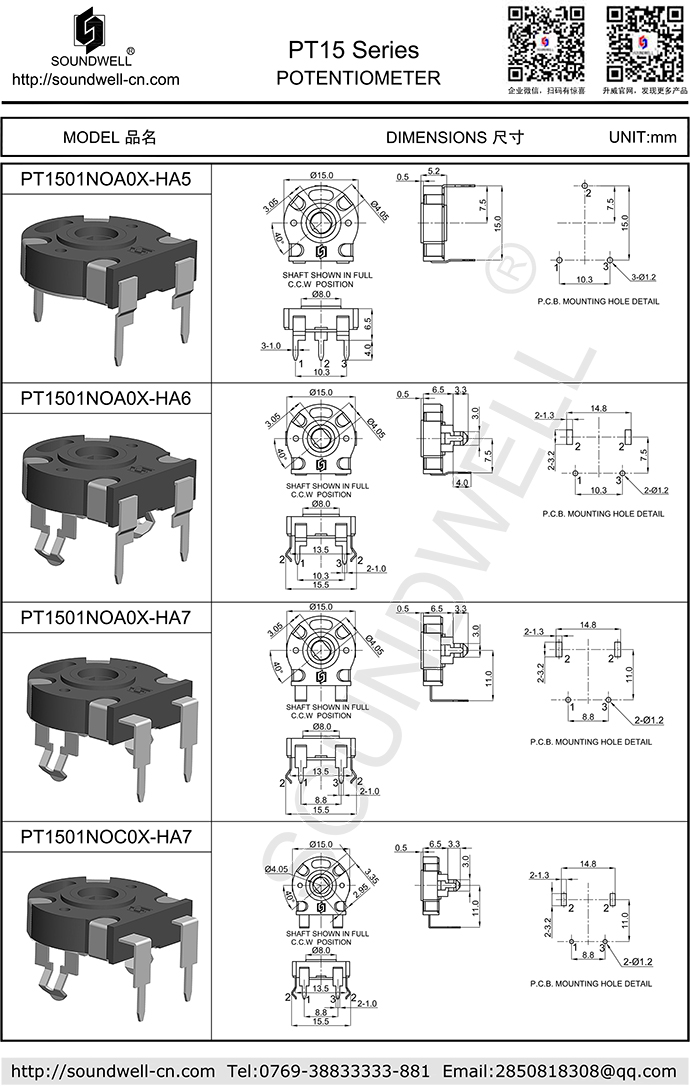

PT15可調電位器

系　列：PT15

規　格：請參考如下簡介

詳細規格書

可調電位器名稱: PT15可調電位器

可調電位器優點：產品為貫通軸型，節約整機空間。產品性能穩定，安裝方式有立式和臥式供選擇。

可調電位器應用：此貫通軸型可調電位器適用收音機、電動工具、儀器儀表。

可調電位器功能: 調頻、調壓、調速等作用。

PT15貫通軸型可調電位器產品規格參數

外形尺寸：15mm
旋轉角度：260°±10°
旋轉力矩：10～100gf.cm
額定功率：0.25W
最高使用電壓：AC 50V/DC 20V
；工作溫度：－25℃ ～70℃；
旋轉壽命：10，000次以上；

一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational Torque 旋轉力矩：10~100gf.cm
2、Total Rotational Angle 旋轉角度：260°±10°
3、Shaft Stop Strength 止檔強度：≥1Kgf.cm

二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
2、Resistance Taper 電阻特性曲線：A/B/C
3、Rating Power 額定功率：0.25W
4、Max. Operating Voltage 最大工作電壓：50V AC/20V DC
5、Residual Resistance殘留電阻：≤20Ω
6、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 200V
7、Dielectric Voltage 耐電壓：1 Minute at AC 200V

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：10,000 cycles Min

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

點擊下載PT15可調電位器規格書
