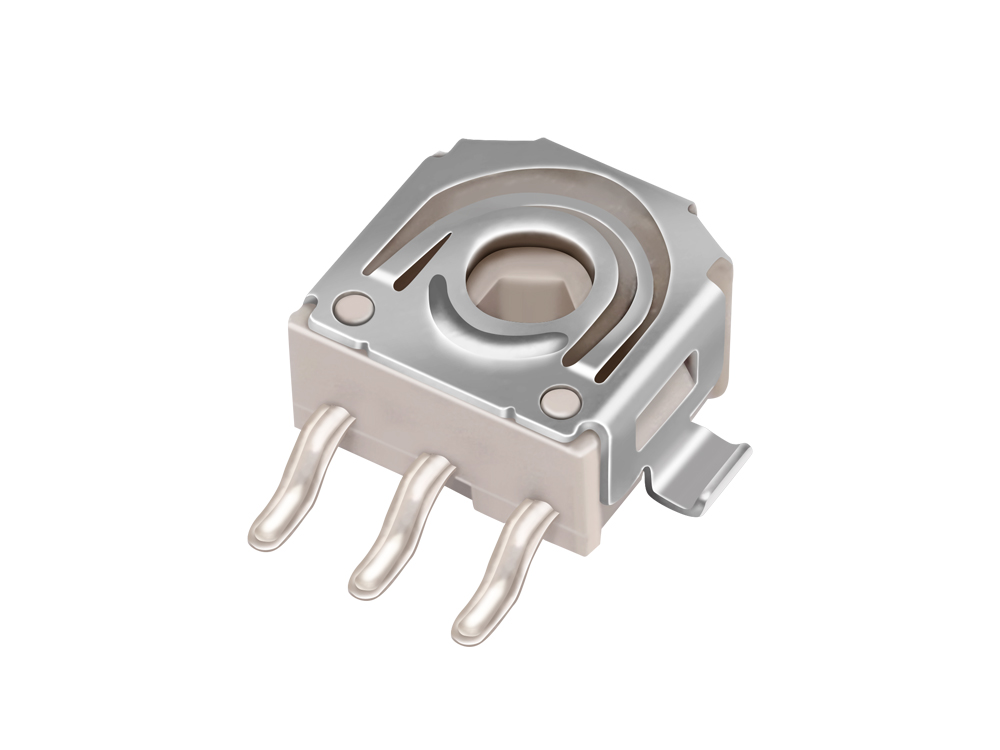

旋轉編碼器名稱: 鼠標編碼器 鼠標編碼開關 EC05編碼器 增量型編碼器 耳機編碼器 收音機編碼器
EC05編碼器優點：為目前體積較小的編碼器，較長的使用壽命，設計為貫通軸型，產品可表面貼裝過回流焊。
EC05編碼器應用：此旋轉編碼器適用鼠標、耳機、收音機、電子玩具、電子煙或其它電子產品。
EC05編碼器功能: 翻頁、調頻、調光、調音量、速度調節、溫度調節、菜單選擇。
EC05編碼器產品規格參數
外形尺寸：5mm
額定功率：DC5V 10mA；
定位數：12個
脈沖數：12
工作溫度：-10℃～70℃；
旋轉壽命：100000次以上；
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Rotational torque 旋轉力矩 ：10~80gf.cm
2、Total ratational angle 全回轉角度：360°
3、Number and position of detent 定位點數：12 detents
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：12 pulses
2、Phase difference 相位差：△T=0.15T±0.1T
3、Rating power 額定功率 ：DC5V 10mA
4、Insulation resistance 絕緣阻抗：50M? 1 Minute at DC 50V
5、Dielectric voltage 耐電壓：1 Minute at AC 50V
6、Chattering 振蕩 ：≤5ms
7、Bounce 突跳：≤5ms
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 旋轉壽命：100,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

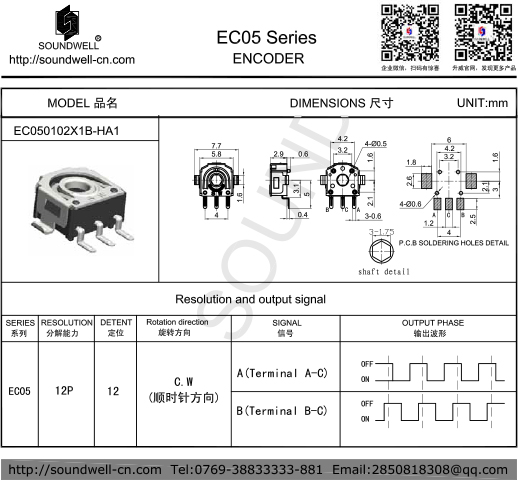

如下是EC05旋轉編碼器規格書,需進一步了解詳細規格書,請聯系右側客服
