RD24旋轉電位器帶定位

系　列：RD24

規　格：請參考如下簡介

詳細規格書

旋轉型電位器型號：	RD24
名稱：	RD24旋轉電位器帶定位
主要規格:	外形尺寸：24.5mm 旋轉角度：300°±10° 額定功率：0.5W 最高使用電壓：AC 150V 開關承受負載：AC 220V 3A / AC125V 1A 工作溫度：－10℃ ～70℃；開關接觸阻抗：≤0.5Ω 旋轉壽命：10，000次以上；開關壽命：10，000次以上；
產品特點：	塑膠絕緣軸柄，旋轉手感柔和，性能穩定，開關可以做高負載。
應用領域：	該產品適用于音響功放、熱水器及其它家用電器，還可使用于相關電子設備上，主要起到調節音量、調溫、調壓、調光、調速等作用，開關功能起電源通斷用。

RD24旋轉型電位器帶定位產品規格

一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational Torque 旋轉力矩：20~200gf.cm
2、Total Rotational Angle 旋轉角度：300°±10°　
3、Shaft Stop Strength 止檔強度：≥6Kgf.cm
4、Shaft Wobble (mm p-p) 軸擺動：Within(0.7xL/20)mm p-p

二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
2、Resistance Taper 電阻特性曲線：A/B/C
3、Rating Power 額定功率：0.05W
4、Max. Operating Voltage 最大工作電壓：150V AC
5、Residual Resistance殘留電阻：R1,2≤10Ω;R2,3≤20Ω
6、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 500V
7、Dielectric Voltage 耐電壓：1 Minute at AC 500V

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：10,000 cycles Min

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

下載RD24-1.pdf

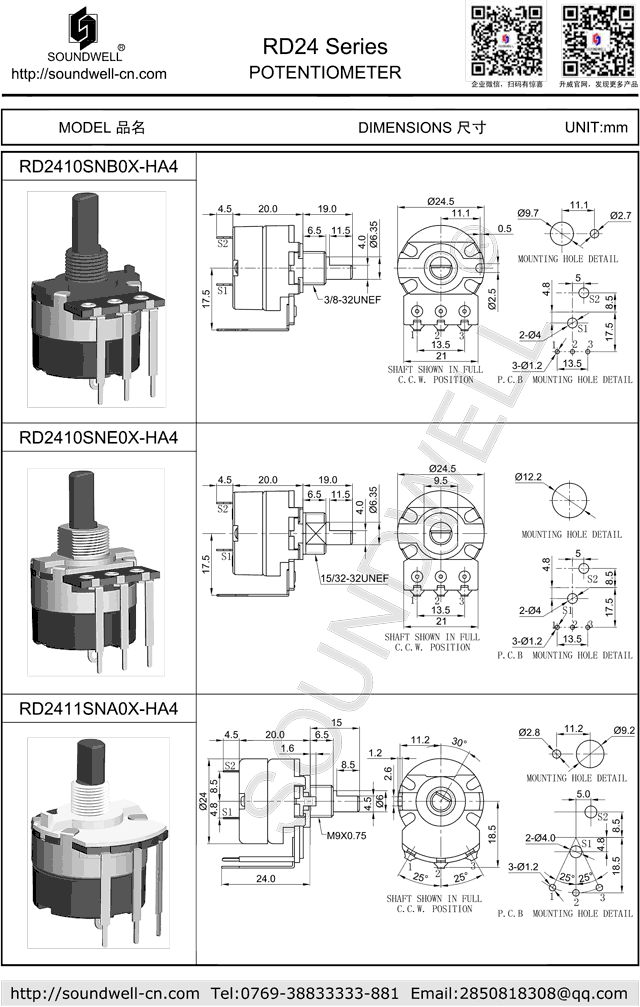

RD24旋轉型電位器帶定位
