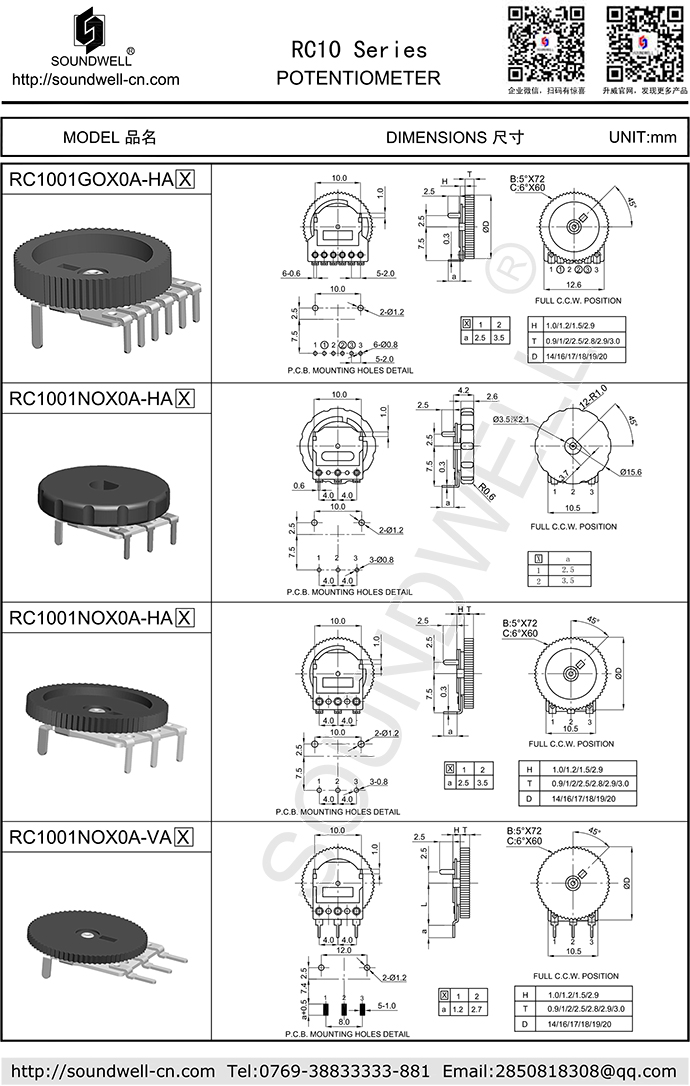

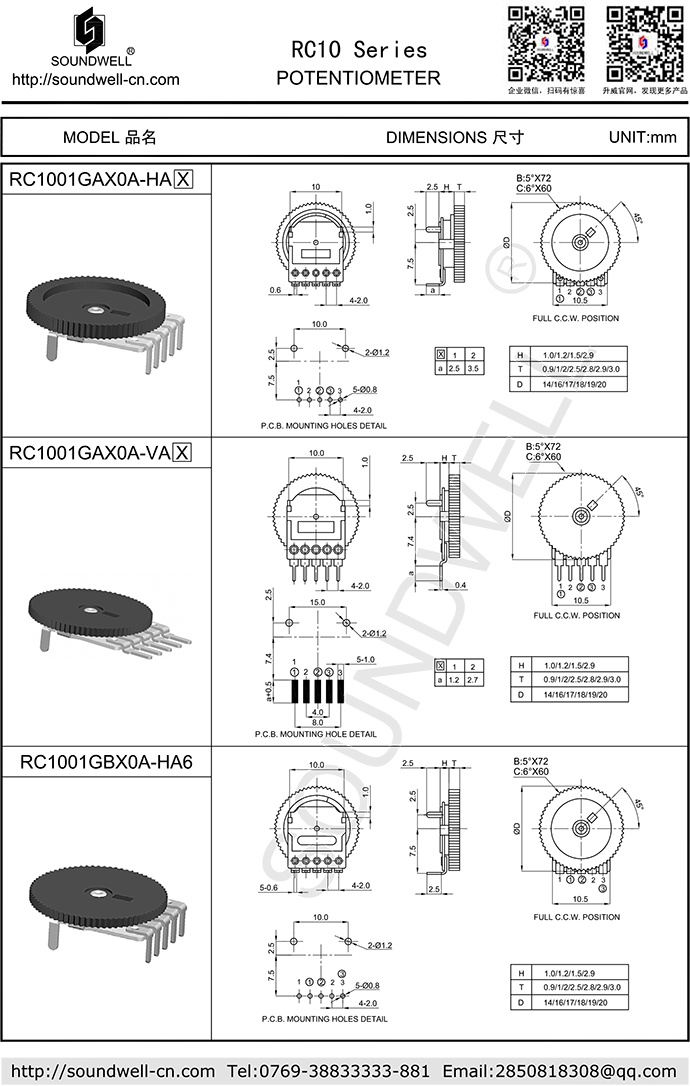

| 電位器型號： | RC10 |
| 名稱： | RC10旋鈕電位器 |
| 主要規格: | 旋轉角度：270°±10° 額定功率：0.02W 最高使用電壓：DC 12V； 工作溫度： －25℃ ～70℃； 旋轉壽命：10，000次以上； |
| 產品特點： | 厚度薄形化，節省了整機空間。旋鈕的厚度、安裝方式、使用電路可以 選擇。 |
| 應用領域： | 該產品適用于耳機、收音機領域，起到調節音量大小的作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational Torque 旋轉力矩 ：10~70gf.cm
2、Total Rotational Angle 旋轉角度：270°±10°
3、Shaft Stop Strength 止檔強度：≥0.8Kgf.cm
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
2、Resistance Taper 電阻特性曲線 ：A/B/C
3、Rating Power 額定功率：0.02W
4、Max. Operating Voltage 最大工作電壓 ：50V AC/20V DC
5、Residual Resistance殘留電阻：R1,2≤10Ω;R2,3≤20Ω
6、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 100V
7、Dielectric Voltage 耐電壓：1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：10,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
