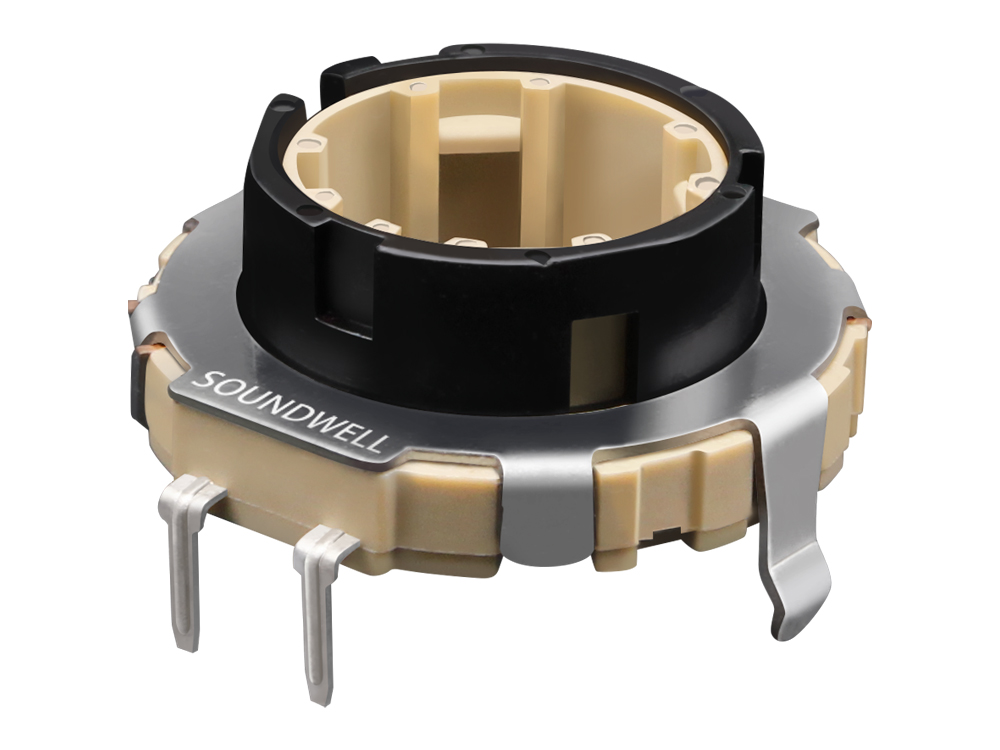

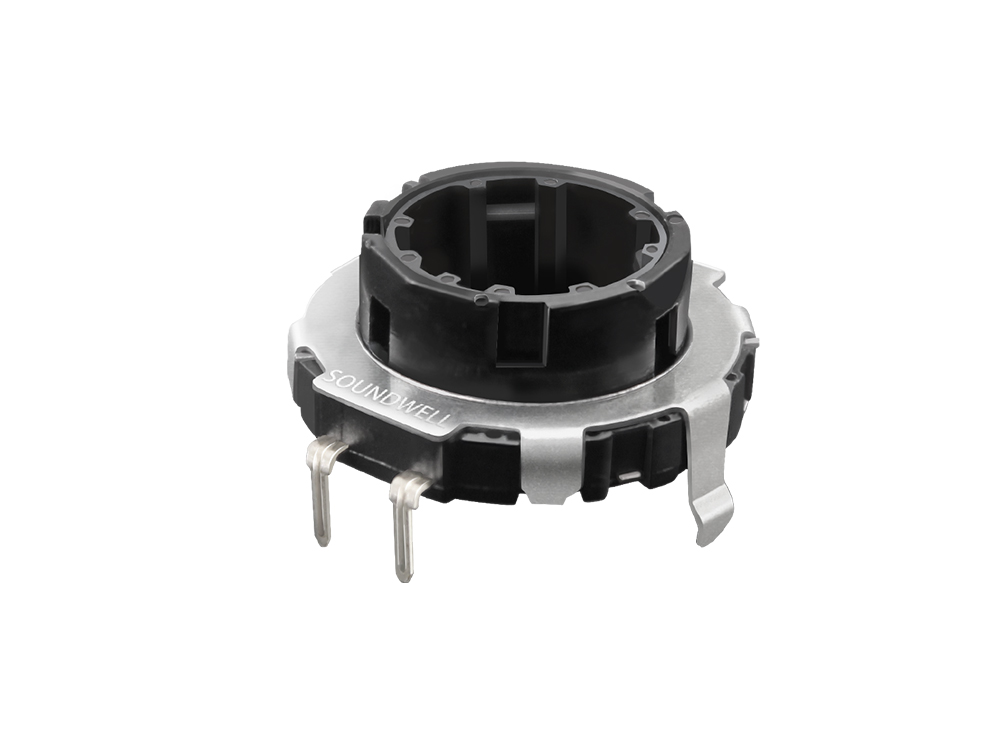

EC21中空編碼器

系　列：EC21

規　格：請參考如下簡介

詳細規格書

編碼器型號：	EC21
名稱：	EC21中空編碼器
主要規格:	外形尺寸：∮21mm 額定電壓: DC 5V；定位數:30個；脈沖數：15；工作溫度：-40°C to 85°C；旋轉壽命：50,000次以上；
產品特點：	本體厚度薄型化，長壽命，有較好的操作手感，中空空間可附加按壓開關機構。
應用領域：	該產品適用汽車音響、汽車空調、汽車導航及其它家用電器、相關電子設備上，主要起到調節音量、調節溫度、調頻、功能切換等作用。

EC21中空編碼器產品規格

一、MECHANICAL CHARACTERISTIC 機械特性
       1、Detent Torque 定位點力矩：70±50gf.cm/150±50gf.cm
       2、Number and position of detent定位點數及位置：30點定位（間隔角度 12°±3°）
       3、Shaft wobble 軸擺動：0.2 mm MAX
       4、Shaft play in rotational wobble 軸的回轉方向擺動：2° MAX

二、ELECTRICAL CHARACTERISTIC 電氣特性
       1、Resolution 分解能力：15個脈沖/360°
       2、Phase difference 相位差：≥5 ms
       3、Rated voltage 額定電壓: DC 5V
       4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 110V
       5、Dielectric Voltage 耐電壓：1 Minute at AC 110V

三、ENDURANCE CHARACTERISTIC 耐久特性
      1、Rotational life 回轉壽命：50,000 cycles Min

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
