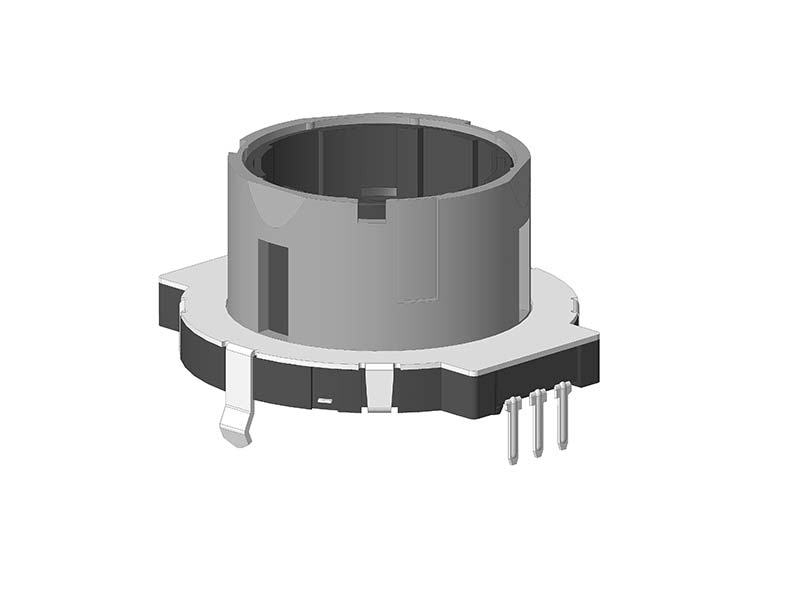

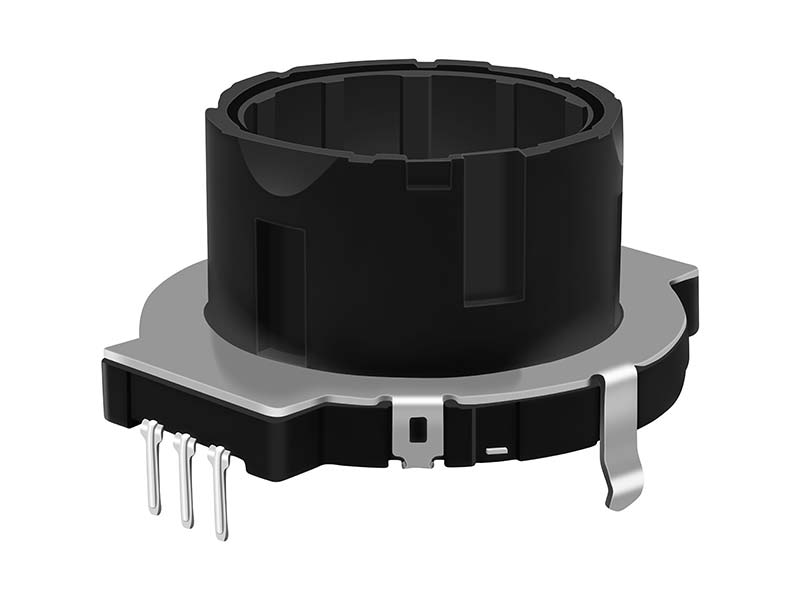

| 編碼器型號： | EC280502X5A-HA1 |
| 名稱： | 中空增量型編碼器 |
| 主要規格: | 額定電壓： DC 5V； 定 位 數： 30個 脈 沖 數： 15個/360° 旋轉力矩：170±50 gf.cm 工作溫度： -40℃ ~ +85℃ 旋轉壽命： 30,000次 |
| 產品特點： | 信號輸出穩定，中空結構可滿足客戶多功能化的需求，有良好的操作手感，定位響聲清脆，利于操作者感知。 |
| 應用領域： | 該產品適用汽車音響、汽車空調及其它家用電器、相關電子設備上。 |

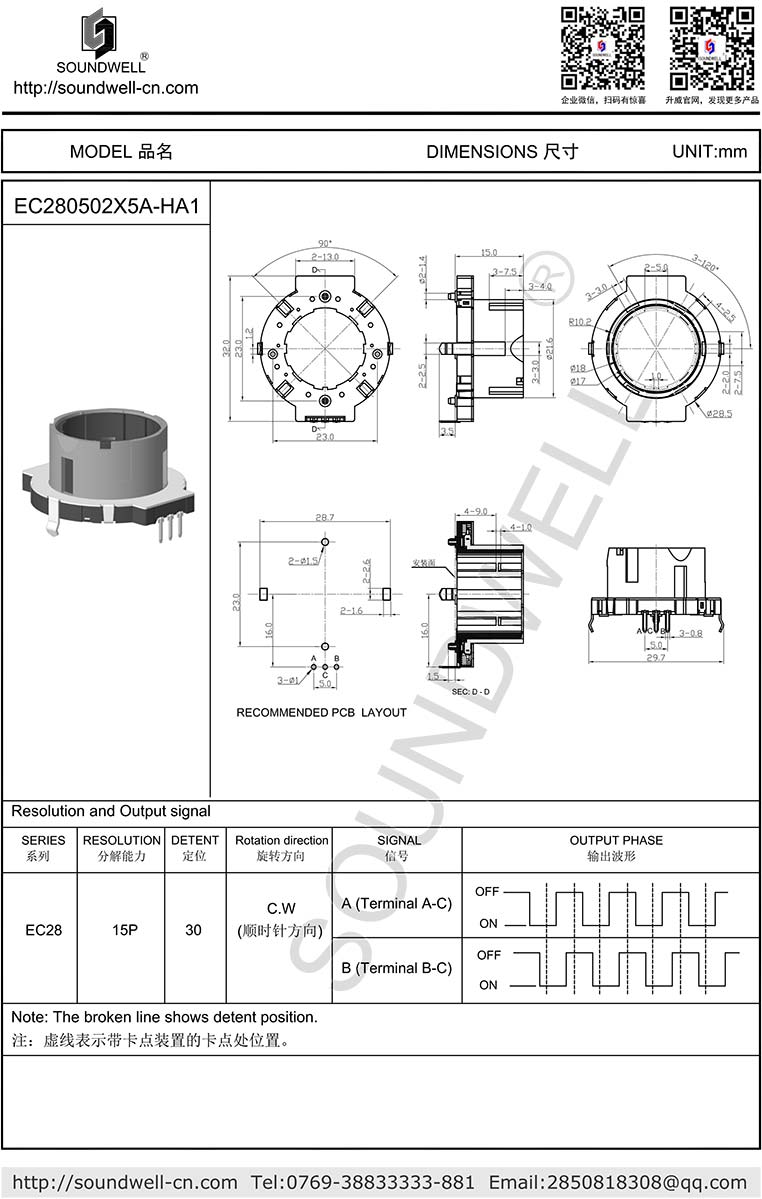

EC280502X5A-HA1產品規格
一、MECHANICAL CHARACTERISTIC 機械特性
1、Detent Torque 定位點力矩 ：170±50gf.cm
2、Number and position of detent 定位點數及位置：30點定位(間隔角度 12°±3°）
3、Shaft wobble 軸擺動：0.15 mm MAX
4、Shaft play in rotational wobble 軸的回轉方向擺動：5° MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：15個脈沖/360°
2、Phase difference 相位差：≥5ms
3、Rated voltage 額定電壓： DC 5V
4、Insulation Resistance 絕緣電阻：100M? 60s±5s at DC 250V
5、Dielectric Voltage 耐電壓：AC 300 V 60s±5s
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：30,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval
sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
