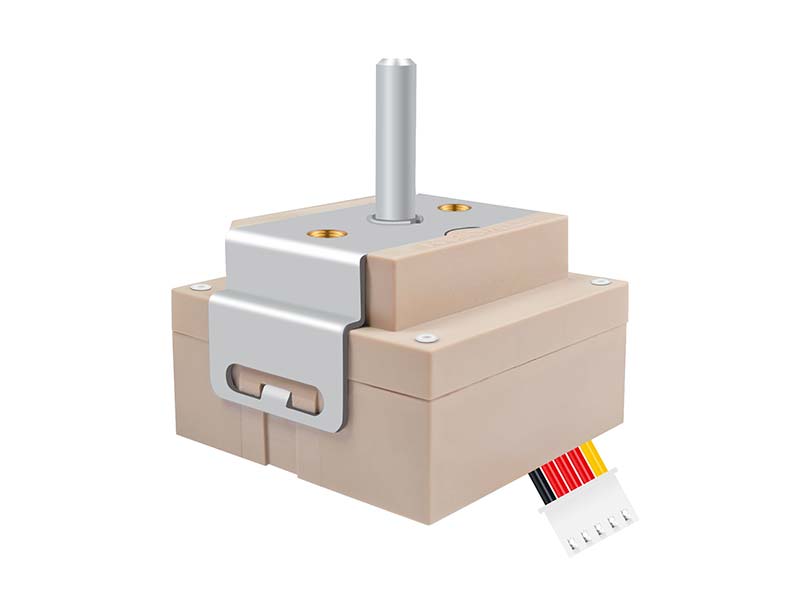

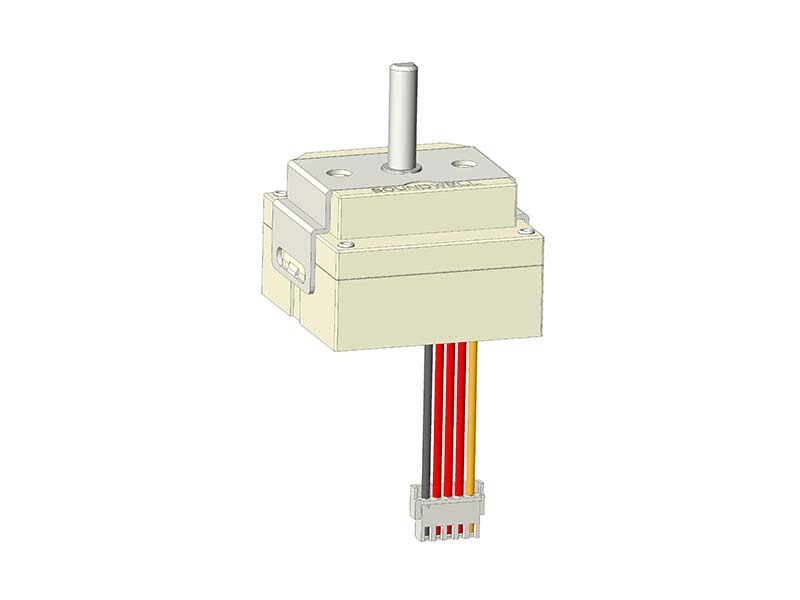

| 編碼器型號： | ES4601 |
| 名稱： | 旋轉式邏輯編碼器 |
| 主要規格: | 定位數：10個定位； 額定功率：DC10V 1mA； 工作溫度：-30℃～70℃； 旋轉壽命：30000次以上； |
| 產品特點： | 絕對型編碼器因每個位置點輸出信號的唯一性，具備抗干擾性強、斷電后可以記憶保存的特性。旋轉軸在第一檔位置時有自鎖功能，需下壓方可旋轉，編碼信號通過線束輸出，客戶可以直接使用。 |
| 應用領域： | 主要適用于洗衣機、微波爐、烤箱等產品及其它智能電子設備上。 |

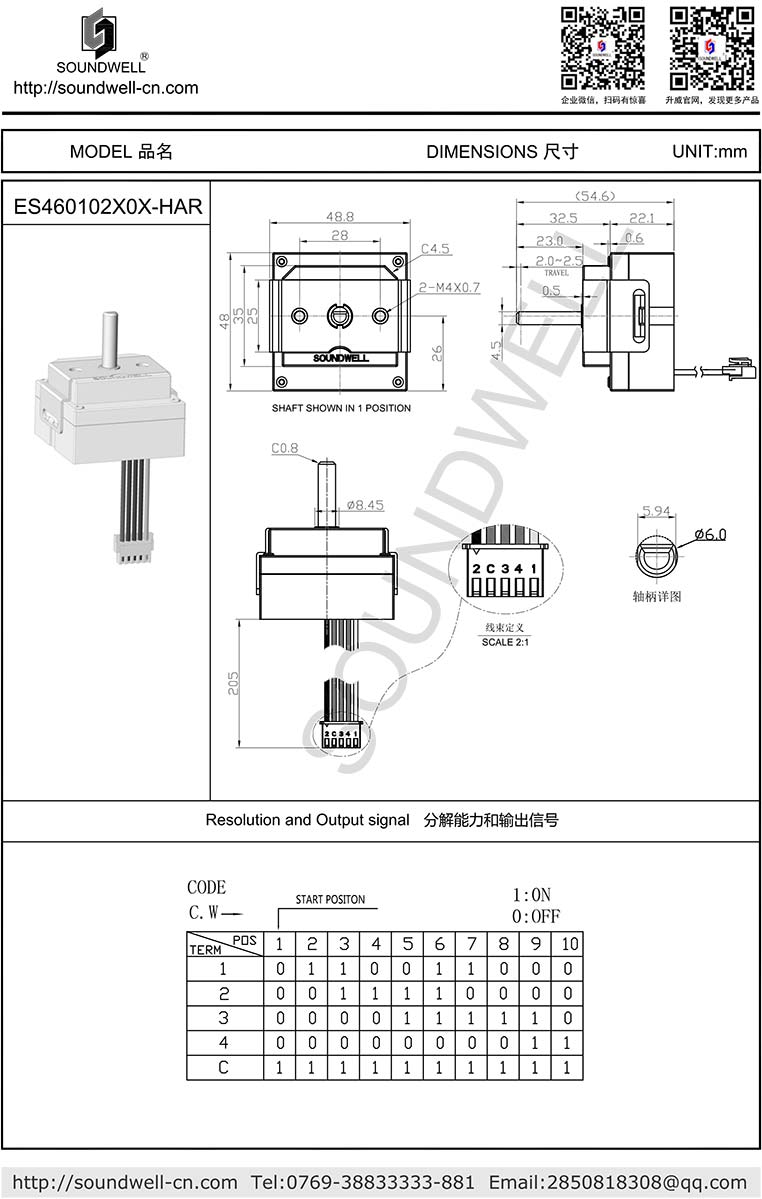

ES4601產品規格
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Rotational torque 旋轉力矩 ：700~1300gf.cm
2、Total ratational angle 全回轉角度：360°
3、Number and position of detent 定位點數：10 detents
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：10 pulses
2、Contact resistance 接觸阻抗：＜5Ω
3、Rating power 額定功率 ：DC10V 1mA
4、Insulation resistance 絕緣阻抗：50M? 1 Minute at DC 250V
5、Dielectric voltage 耐電壓：1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 旋轉壽命：30,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
