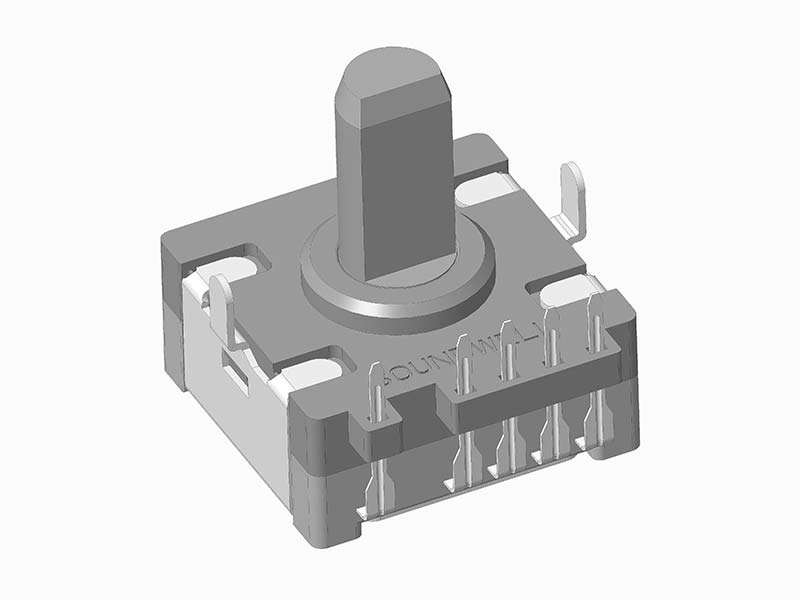

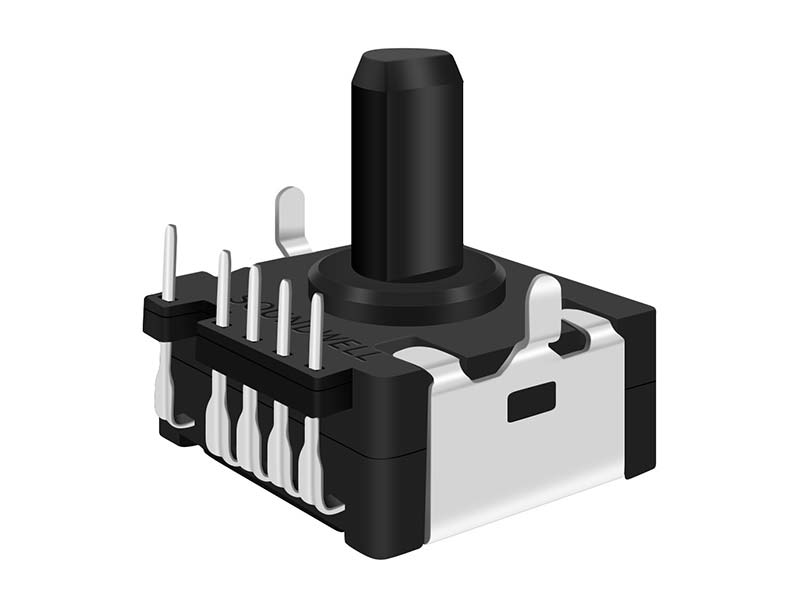

| 編碼器型號： | ES1806 |
| 名稱： | 絕對型編碼器 |
| 主要規格: | 外形尺寸：20.5*20.1mm； 額定功率：DC 5V 10mA； 分辨率：12個脈沖/360° 定位點數：12 個； 工作溫度：-30℃～70℃； 旋轉壽命：30000次以上； |
| 產品特點： | 絕對型編碼器因每個位置點輸出信號的唯一性，具備抗干擾性強、斷電后可以記憶保存的特性; 另，產品性能穩定、密封性好,可達到防水防塵的效果。 |
| 應用領域： | 應用在洗衣機等其它家電類產品 |

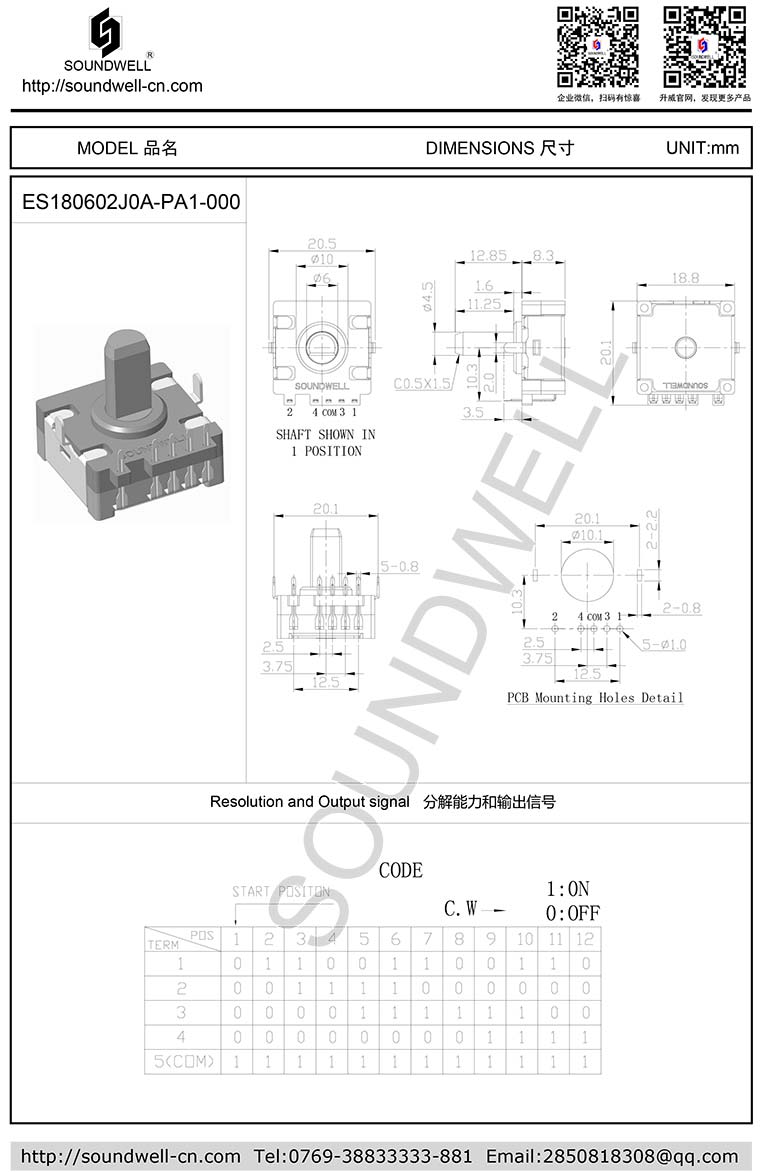

ES1806產品規格
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Detent Torque 定位點力矩 ：250-500gf.cm
2、Number and position of detent 定位點數及位置：12 點定位(間隔角度 30°±3°）
3、Shaft wobble (mm p-p) 軸擺動 ：0.7 x L / 30mm p-p 以下(L:安裝長度)
4、Shaft play in rotational wobble 軸的回轉方向擺動：2° MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ： 12個脈沖/360°
2、Contact resistance 接觸阻抗：＜100mΩ
3、Rating power 額定功率 ：DC10V 1mA
4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 50V
5、Dielectric Voltage 耐電壓：1 Minute at AC 50V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：30,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval
sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
