型號：RF3609
特點：
● 線性精度高
● 機械壽命長
● 分辨率高
● 動態噪聲小
● 安裝方便可靠

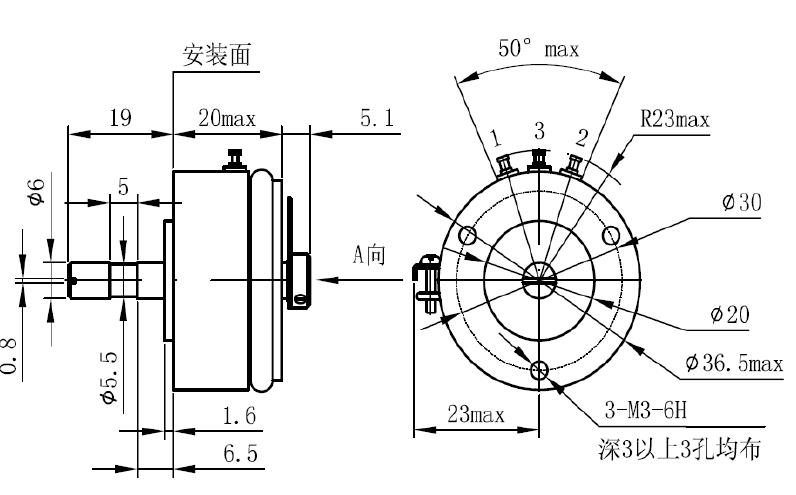

常規尺寸 /Standard Dimensions
1、3號端接輸入
2號端（綠色）接輸出
技術參數 /General Specifications
| 電氣性能 | |
|---|---|
| 標準阻值 | 1KΩ、2KΩ、3KΩ、5KΩ、10KΩ |
| 阻值公差 | ±15% |
| 獨立線性度 | 0.1%、0.2%、0.3%、0.5%、1% |
| 理論電氣轉角 | 345°±2° |
| 額定功率 | 2W（70℃） |
| 電阻溫度系數 | ≤±0.04%/℃ |
| 絕緣電阻 | ≥1000MΩ（500VD.C） |
| 絕緣耐壓 | 1000V（AC.RMS)1min |
| 輸出平滑性 | ≤±0.1% |
| 機械性能 | |
|---|---|
| 機械轉角 | 360°（連續） |
| 啟動力矩 | ≤10*10-?N.M |
| 環境特性 | |
|---|---|
| 機械壽命 | 50*10?周 |
| 使用環境 | —55℃~+125℃ |
| 振動 | 15G 2000Hz |
| 沖擊 | 50G 11ms |
特殊規格可以定制
出軸長度，直徑，止檔，特殊角度，軸特殊加工等可以根據客戶要求定制。
