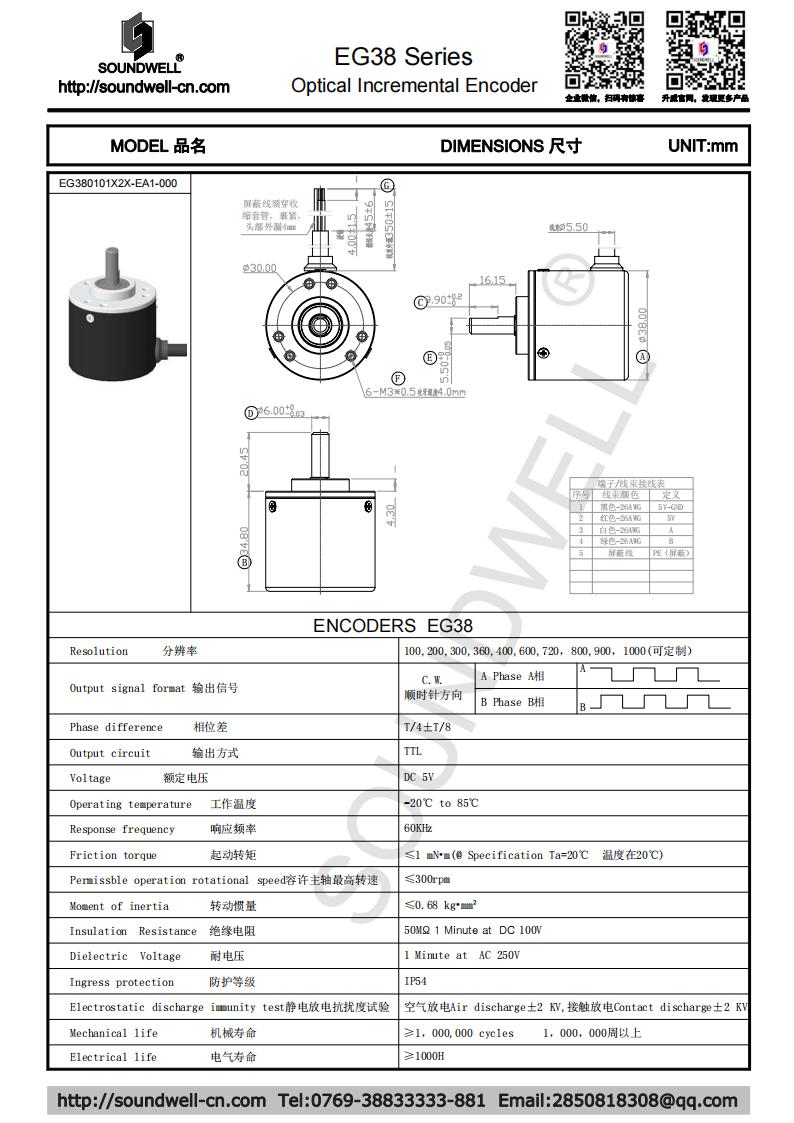

EG38旋轉光電增量型編碼器

系列	EG38
名稱	旋轉光電增量型編碼器
主要規格	外形尺寸：38 mm 編碼器定位數：無極旋轉編碼器輸出分辨率：100P、200 P、300 P、360 P、400 P、600 P、720 P、800 P、900 P、1000 P等，具體可定制工作溫度：-20℃～85℃ 輸入電壓：5V；防護等級：IP54 反接保護輸出信號：A+、B+ 絕緣電阻：50M? 1 Minute at DC 100V 耐電壓：1 Minute at AC 250V 旋轉壽命：1，000，000次以上電氣壽命：1000小時以上
產品特點	這是一款高精度、高安全性能、旋轉伺服工業類編碼器。
應用領域	主要適用于位移、速度、位置等的控制及檢測類旋轉伺服工業控制領域，實現控制及檢測位移、角度、速度，位置等作用。

EG38 產品規格

一、MECHANICAL CHARACTERISTIC 機械特性
1、Friction torque起動轉矩：≤1 mN•m(@ Specification Ta=20℃ 溫度在20℃)
2、Permissble operation rotational speed容許主軸最高轉速：≤300rpm　
3、Moment of inertia轉動慣量：≤0.68 kg•mm²
4、Allowable shaft load軸容許荷重：Radial 徑向140N以下，Axial 軸向70N以下
5、Shaft Wobble (mm p-p) 軸擺動：0.2mm Max
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Insulation resistance 絕緣阻抗：DC100V，50M? 以上
2、Dielectric voltage 耐電壓：1 Minute at AC 250V
3、Resolution分辨率：100P、200 P、300 P、360 P、400 P、600 P、720 P、800 P、900 P、1000 P等，具體可定制
4、ESD test 靜電放電試驗：空氣放電Air discharge :±2KV,接觸放電Contact discharge ：±2KV

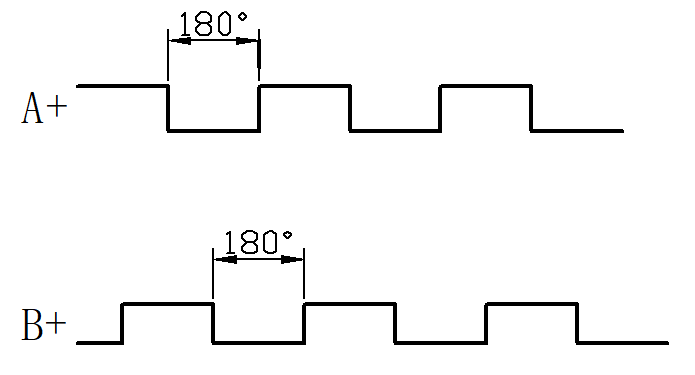

5、Output Signal 輸出信號：A+、B+
6、Rated voltage額定電壓：DC5V
7、Output circuit 輸出方式：TTL
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Mechanical life機械壽命：≥1，000,000 cycles / 1，000，000周以上
2、Electrical life電氣壽命：≥1000H
Note:In this catalog, if some parameters of drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
