RG27大功率電位器

系　列：RD27

規　格：請參考如下簡介

詳細規格書

傳感器型號：	RG27
名稱：	大功率電位器
主要規格:	外形尺寸：27mm；額定功率：2W；額定電壓：DC 45V；總阻值范圍：1KΩ ～1MΩ; 殘留電阻：≤20Ω ；旋轉角度：312° ；；旋轉力矩：70～280gf.cm; 止檔強度：≥14Kgf.cm; 線性精度：≤±5%; 工作溫度：-55℃～120℃；旋轉壽命：3萬次以上；
產品特點：	可滿足較大功率的應于需求，有較好的耐溫性及密封性，軸柄形狀及長度可以定制。
應用領域：	適用于工業設備及農用機械。

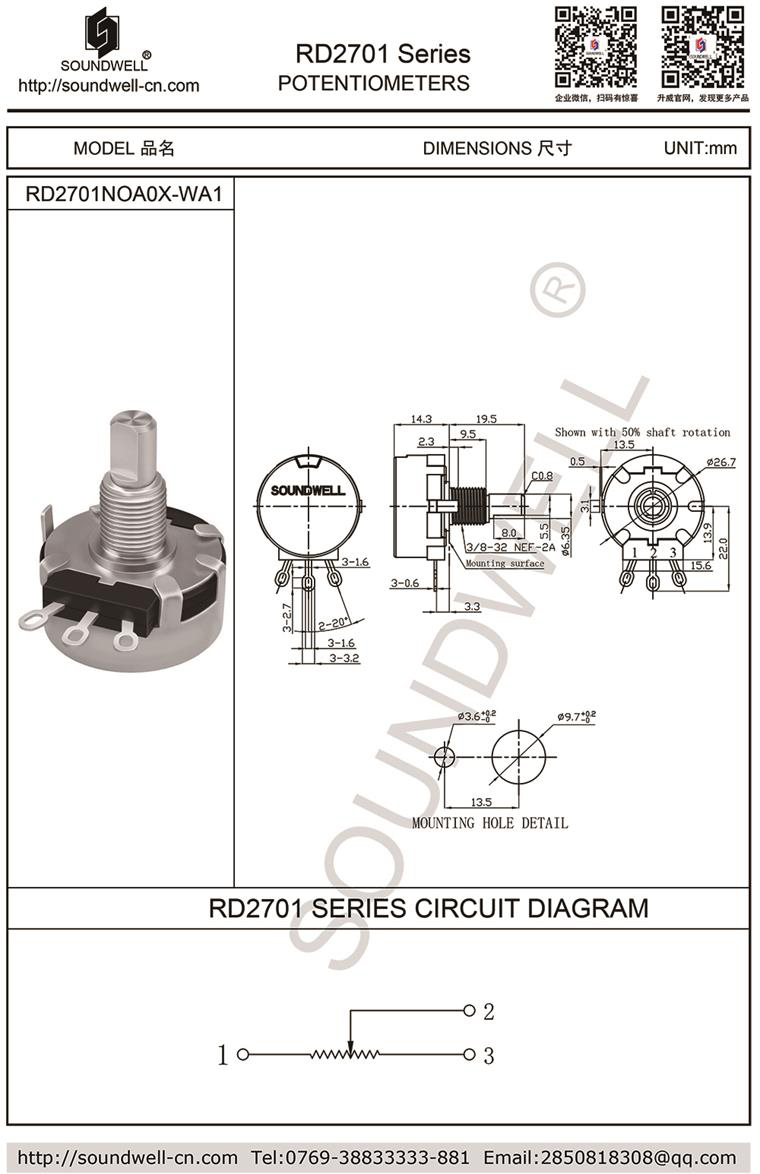

RD27產品規格

一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational torque 旋轉力矩：70～280 gf.cm
2、Mechanical rotational Angle 機械旋轉角度：312°

二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Standard Resistance Range 標稱阻值范圍：1KΩ ～1MΩ
2、Rating power 額定功率：2W
3、Maximum operating voltage最高使用電壓 DC 45V
4、Line error 線性精度：≤±5%
5、Insulation resistance 絕緣阻抗：100M? 1 Minute at DC 500V
6、Dielectric voltage 耐電壓：1 Minute at AC 1000V

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 旋轉壽命：30,000 cycles Min

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".

注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
