RC0805撥盤電位器

系　列：RC0805

規　格：請參考如下簡介

詳細規格書

撥盤電位器型號：	RC0805
名稱：	旋鈕操作型撥盤電位器
主要規格:	外形尺寸：8.8mm 旋轉角度：200°±10° 旋轉力矩：10～100gf.cm 旋轉雜音：≤100mV 同步誤差：-40～0dB≤±3dB 額定功率：≤0.03W 最高使用電壓：DC 5V 工作溫度：－10℃ ～60℃ 旋轉壽命：10,000次以上
產品特點：	此產品為一款小型兩聯電位器，并且軸柄中孔帶內螺牙，性能穩定。
應用領域：	該產品適用于耳機等相關電子設備上。

RC0805撥盤電位器產品規格

一、MECHANICAL CHARACTERISTIC 機械特性
1、 Rotational Torque 旋轉力矩：10~100gf.cm
2、Total Rotational Angle 旋轉角度：200°±10°
3、Shaft Stop Strength 止檔強度：≥1Kgf.cm

二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
2、Resistance Taper 電阻特性曲線：B
3、Rating Power 額定功率：0.03W
4、Max. Operating Voltage 最大工作電壓： DC 5V
5、Residual Resistance殘留電阻：R1,2≤10Ω;R2,3≤20Ω
6、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 100V
7、Dielectric Voltage 耐電壓：1 Minute at AC 100V

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：10,000 cycles Min

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

下載 RC0805.pdf

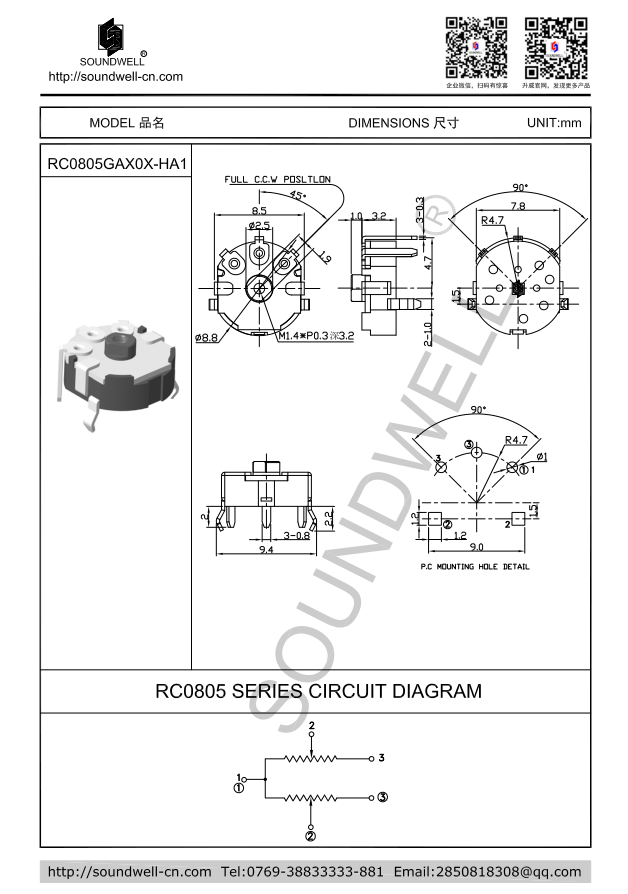

RC0805撥盤電位器規格書
