RC10帶定位撥盤電位器(定制品)

系　列：RC10

規　格：請參考如下簡介

詳細規格書

電位器型號：	RC1001
名稱：	RC10帶定位撥盤電位器
主要規格:	外形尺寸：18mm 旋轉角度：270°±10° 旋轉力矩：10～90gf.cm 旋轉雜音：≤100mV 同步誤差：-40～0dB≤±4dB 額定功率：≤0.02W 最高使用電壓：DC 12V；工作溫度：－25℃ ～70℃；旋轉壽命：10,000次以上；
產品特點：	此為一款旋盤電位器,并帶中心定位與起點定位,性能穩定。
應用領域：	該產品適用于耳機等相關電子設備上。

RC10帶定位撥盤電位器產品規格

一、MECHANICAL CHARACTERISTIC 機械特性
       1、Rotational Torque 旋轉力矩：10~90gf.cm
       2、Total Rotational Angle 旋轉角度：270°±10°
       3、Shaft Stop Strength 止檔強度：≥0.5Kgf.cm

二、ELECTRICAL CHARACTERISTIC 電氣特性
       1、Total Resistance Range 總阻及誤差：1KΩ＜R＜1MΩ，±20%；
             1KΩ≥R or R≥1MΩ，±30%
       2、Resistance Taper 電阻特性曲線：B
       3、Rating Power 額定功率：0.02W
       4、Max. Operating Voltage 最大工作電壓：50V AC/20V DC
       5、Residual Resistance殘留電阻：R1,2≤10Ω;R2,3≤20Ω
       6、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 100V
       7、Dielectric Voltage 耐電壓：1 Minute at AC 250V

三、ENDURANCE CHARACTERISTIC 耐久特性
      1、Rotational Life 旋轉壽命：10,000 cycles Min

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

下載RC1001.pdf

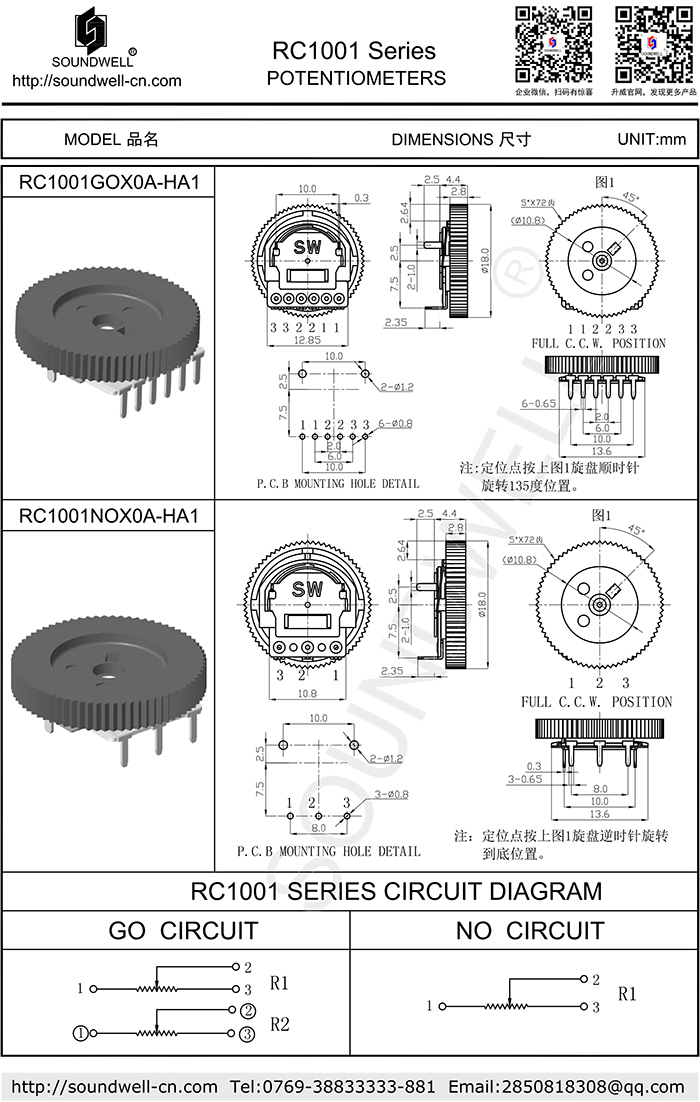

RC10帶定位撥盤電位器規格書
