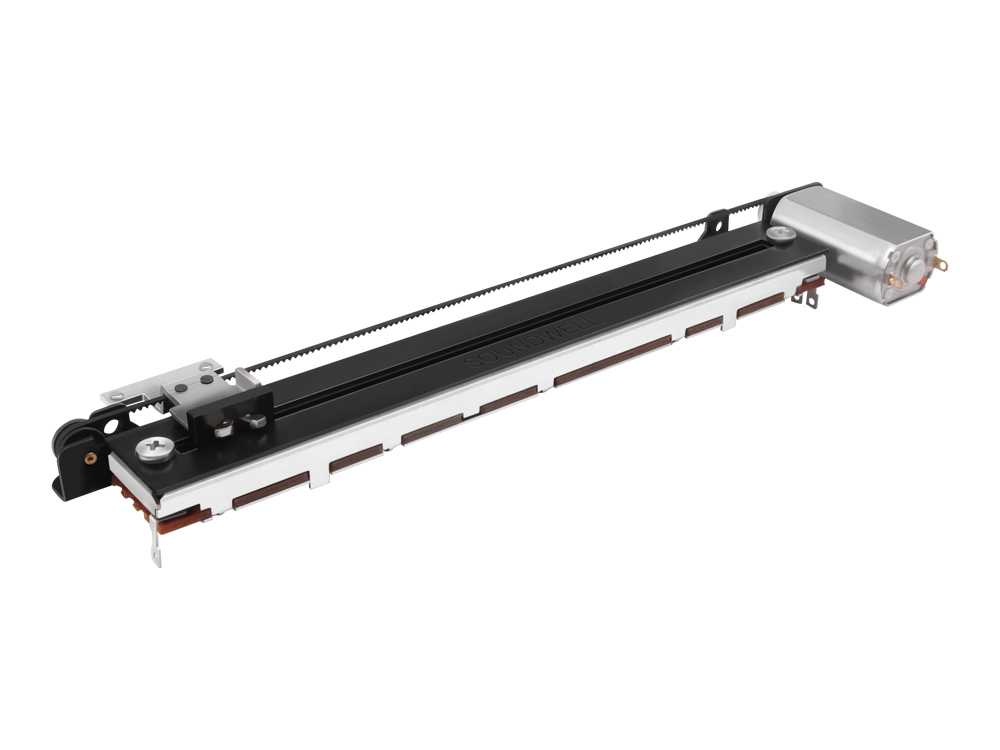

SM10004馬達直滑電位器

系　列：SM10004

規　格：請參考如下簡介

詳細規格書

電位器型號：	SM10004
名稱：	100mm行程馬達直滑電位器,帶馬達直滑電位器
主要規格:	電位器最高使用電壓：AC 200V；馬達使用電壓：3～7V DC；滑動力:10～90gf；工作溫度：-10℃～60℃; 滑動行程：100mm±0.5mm；滑動壽命：30,000次以上；
產品特點：	該產品可通過馬達驅動使推柄自動來回滑動與停止,在馬達驅動過程中可通過手觸摸推柄使產品停止，還可以配合軟件實現記憶保存及讀取。
應用領域：	主要適用于調音臺、高檔電子琴，3D展示設備、舞臺設備、醫療設備及家用電器等領域。

100mm行程馬達直滑電位器SM10004產品規格

一、MECHANICAL CHARACTERISTIC 機械特性
1、Sliding Force 滑動力：10~90gf
2、Total travel slide全滑動行程：100±0.5mm
3、Lever Stop Strength 柄止檔強度：≥5Kgf
4、Shaft Wobble (mm p-p) 軸擺動：1.6mm Max.

二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差：10K?±20%
2、Resistance Taper 電阻特性曲線：0B
3、Rating Power 額定功率：0.5W
4、Max. Operating Voltage 最大工作電壓：AC 200V
5、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 250V
6、Dielectric Voltage 耐電壓：1 Minute at AC 250V
7、Motor Voltage 馬達工作電壓：DC 3~7V
8、Touch sense track 觸摸感應：With

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Sliding Life 滑動壽命：30,000 cycles Min

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".

注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

下載SM10004.pdf

100mm行程帶馬達直滑電位器規格書
