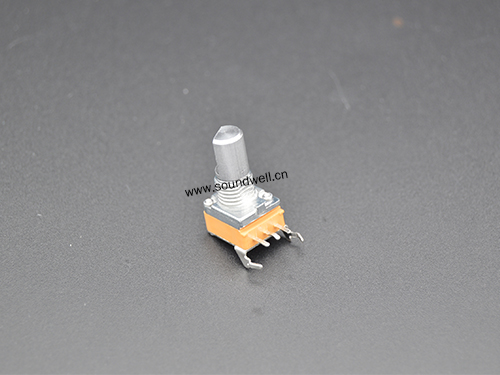

RA09單聯旋轉電位器

系　列：RA09

規　格：請參考如下簡介

詳細規格書

RA09單聯旋轉電位器產品介紹

電位器型號：RA0902NOA0A-VA1

RA09單聯旋轉電位器特點：采用塑封式結構，可有效應對波峰焊，產品密封性好，可以帶定位，有帶按壓開關或旋轉開關，軸長及形狀可以調整，有多種安裝方式供選擇

RA09單聯旋轉電位器應用：多煤體音響、功放、對講機、家用電器、醫療設備等

主要功能：調節音量、調壓、調溫、調光等

RA09單聯旋轉電位器產品規格參數

主要規格：   外形尺寸：9.5mm；
                  總阻誤差：±20%；
                  全旋轉角度：300±10°
                  額定功率:    0.05W；
                  工作溫度： -10°C~60°C；
                  使用壽命： 10000次以上；

一、MECHANICAL CHARACTERISTIC 機械特性
       1、 Rotational torque 旋轉力矩：20~200gf.cm
       2、 Total mechanical rotation 全回轉角度：300±10°
       3、 Stop strength 止檔強度：≥3.5Kgf
       4、 Shaft Wobble 柄擺動：0.7*L/20mmp-p以下

二、ELECTRICAL CHARACTERISTIC 電氣特性
       1、Total Resistance Range 總阻及誤差：1KΩ＜R＜1MΩ,±20%;1KΩ≥R or
             R≥1MΩ,±30%
       2、Resistance Taper 電阻特性曲線：A/B/C
       3、Power rating 額定功率   : 0.05W
       4、Insulation Resistance 絕緣電阻：50 MΩ 1 Min at DC 250V
       5、Dielectric Voltage 耐電壓：1 Minute at AC1250V

三、ENDURANCE CHARACTERISTIC 耐久特性
       1、Operation Life 使用壽命 10000 cycles Min

Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

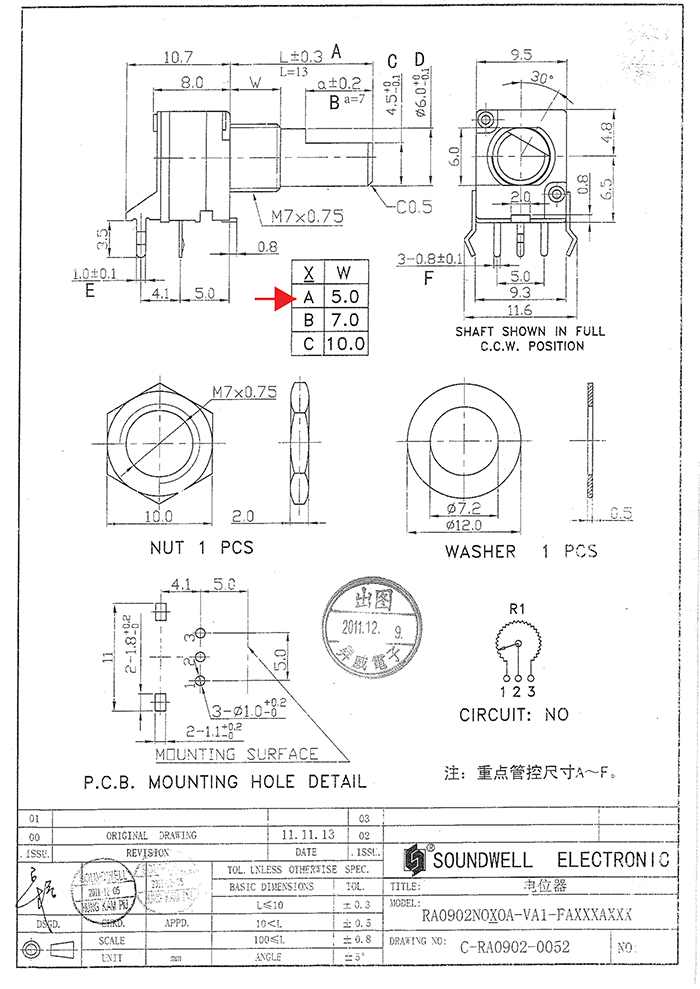

RA09單聯旋轉電位器規格書
