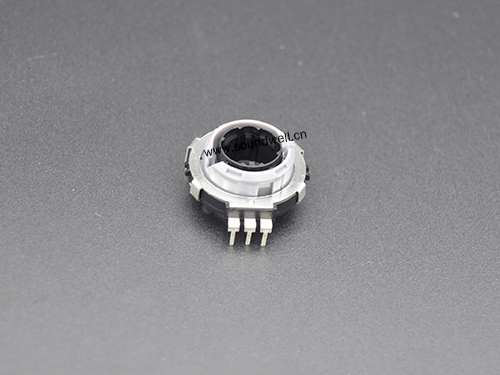

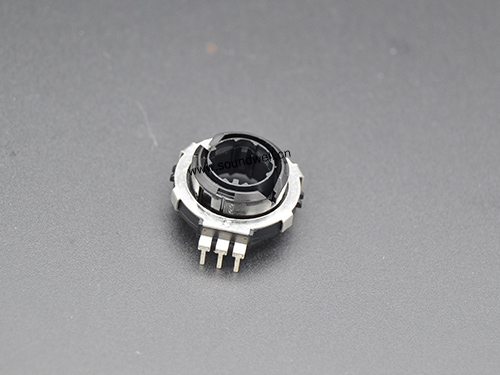

EC25中空軸編碼器產品介紹
編碼器型號：EC253000X0A-HA1
EC25中空軸編碼器特點：有較好的操作手感，中空空間可附加按壓開關機構。
EC25中空軸編碼器應用：汽車音響、汽車空調、汽車導航、家用電器等
主要功能：調節音量、調節溫度、調頻、功能切換等
EC25中空軸編碼器產品規格參數
主要規格:
外形尺寸：∮25mm
額定電壓: DC 5V；
定位數:20個；
脈沖數：10或20；
工作溫度：-40°C to 85°C；
旋轉壽命：30000次以上；
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Detent Torque 定位點力矩 ：30~200gf.cm
2、Number and position of detent定位點數及位置：10點定位（間隔角度 36°±2°）
&20點定位（間隔角度 18°±2°）
3、Shaft play in rotational wobble 軸的回轉方向擺動：4° MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：10個脈沖/360° & 20個脈沖/360°
2、Phase difference 相位差：≥5 ms&≥3.5 ms
3、Rated voltage 額定電壓: DC 5V
4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 110V
5、Dielectric Voltage 耐電壓：1 Minute at AC 110V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：30,000 cycles Min & 15,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval
sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

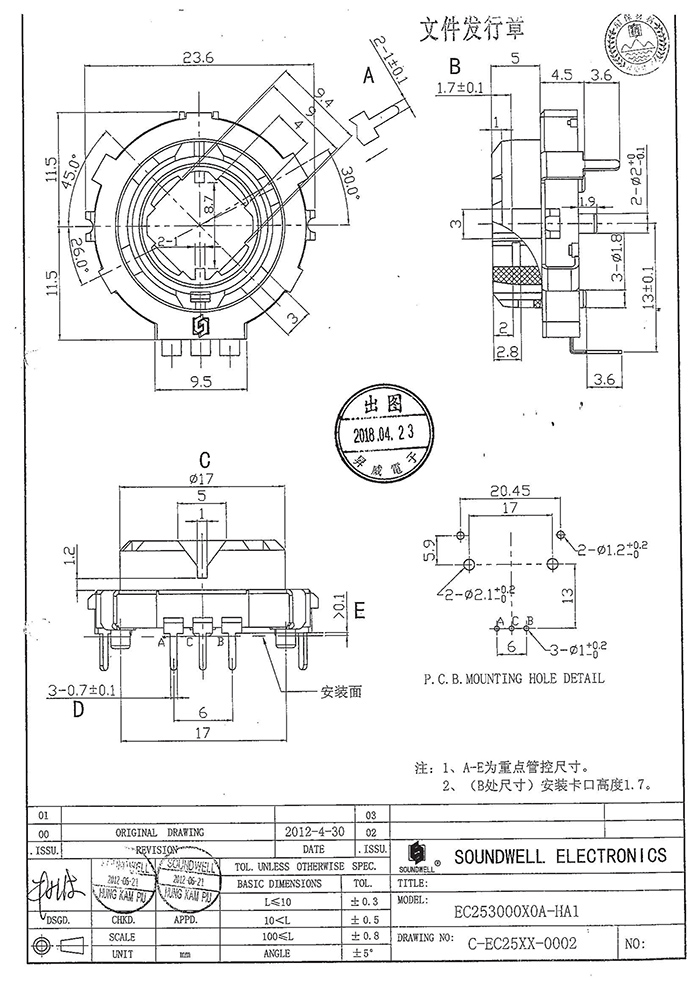

如上為EC25中空軸編碼器規格書，僅供參考，如需其它規格中空型編碼器可聯系升威電子右側客服。
