西班牙電位器10K

系　列：PT15

規　格：請參考如下簡介

詳細規格書

PT15西班牙電位器產品介紹

電位器型號：PT1501NOA0X-HA1

電位器名稱：PT15西班牙電位器

PT15西班牙電位器特點：產品為貫通軸型，節約整機空間。產品性能穩定，安裝方式有立式和臥式供選擇。

PT15西班牙電位器應用：收音機、電動工具、儀器儀表等

主要功能：調頻、調壓、調速等。

PT15西班牙電位器產品規格參數

主要規格: 外形尺寸：15mm
                旋轉角度：260°±10°
                旋轉力矩：10～100gf.cm
                額定功率：0.25W
                最高使用電壓：AC 50V/DC 20V；
                工作溫度：－25℃ ～70℃；
                旋轉壽命：10，000次以上；

一、MECHANICAL CHARACTERISTIC 機械特性
       1、Rotational Torque 旋轉力矩：10~100gf.cm
       2、Total Rotational Angle 旋轉角度：260°±10°
       3、Shaft Stop Strength 止檔強度：≥1Kgf.cm

二、ELECTRICAL CHARACTERISTIC 電氣特性
       1、Total Resistance Range 總阻及誤差：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or
             R≥1MΩ，±30%
       2、Resistance Taper 電阻特性曲線：A/B/C
       3、Rating Power 額定功率：0.25W
       4、Max. Operating Voltage 最大工作電壓：50V AC/20V DC
       5、Residual Resistance殘留電阻：≤20Ω
       6、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 200V
       7、Dielectric Voltage 耐電壓：1 Minute at AC 200V

三、ENDURANCE CHARACTERISTIC 耐久特性
      1、Rotational Life 旋轉壽命：10,000 cycles Min

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject   to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

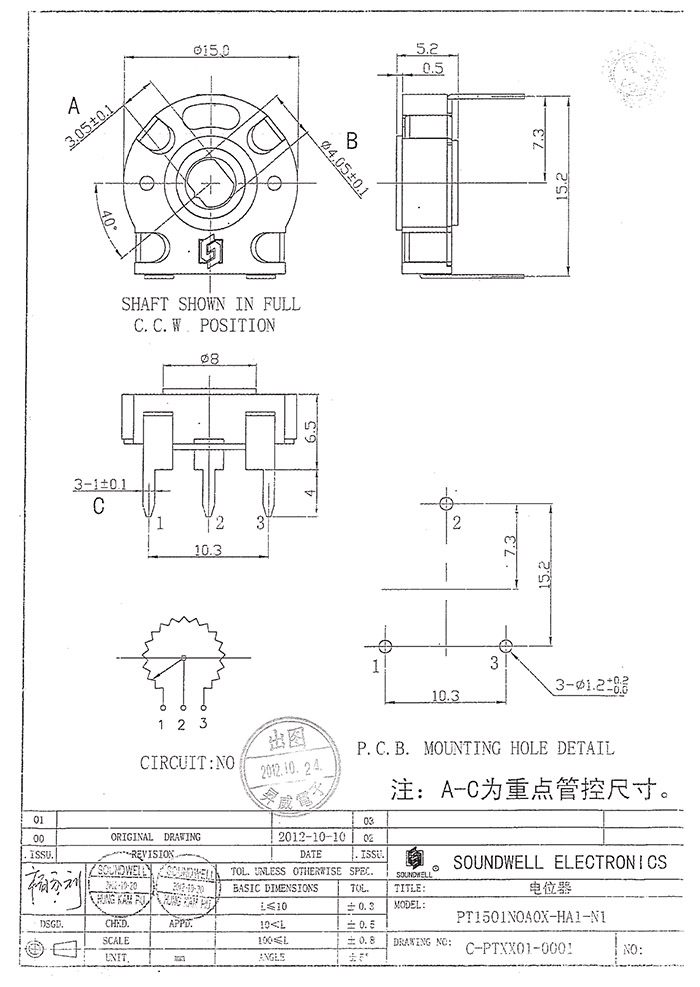

西班牙電位器10K規格書
