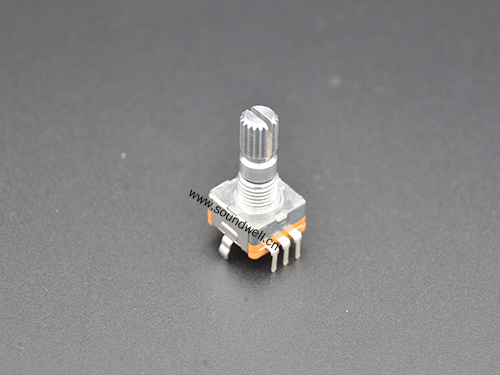

帶開關編碼器EC11按壓開關

系　列：

規　格：請參考如下簡介

詳細規格書

帶開關編碼器EC11按壓開關產品介紹

編碼器開關型號：EC111001S6D-HA1

EC11按壓帶開關編碼器特點：體積小，密封性好，可靠性高，有多種不同的規格供選擇。

EC11按壓帶開關編碼器應用：汽車音響、汽車空調、汽車導航、調音臺、多媒體音響\功放，家用電器等

主要功能：調頻、調節音量、調節溫度、功能切換等。

EC11按壓帶開關編碼器產品規格參數

主要規格:
               外形尺寸：∮11mm
               額定電壓:    DC 5V；
               定位數:16/20/30/32個；
                脈沖數：8/15/16/20；
               工作溫度：-40°C to 85°C；
               旋轉壽命：30000次以上；

一、MECHANICAL CHARACTERISTIC 機械特性
       1、 Detent Torque 定位點力矩：20-200gf.cm
       2、Number and position of detent定位點數及位置：16/20/30/32點定位
       3、Shaft wobble 軸擺動：0.2 mm MAX
       4、Shaft play in rotational wobble 軸的回轉方向擺動：2° MAX

二、ELECTRICAL CHARACTERISTIC 電氣特性
       1、Resolution 分解能力：8/16/15/20個脈沖/360°
       2、Phase difference 相位差：≥3ms
       3、Rated voltage 額定電壓: DC 5V
       4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 250V
       5、Dielectric Voltage 耐電壓：1 Minute at AC 50V

三、ENDURANCE CHARACTERISTIC 耐久特性
      1、Rotational life 回轉壽命：30,000 cycles Min

Note: In this catalog, if some parameters or drawings are different from the "Approval
sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

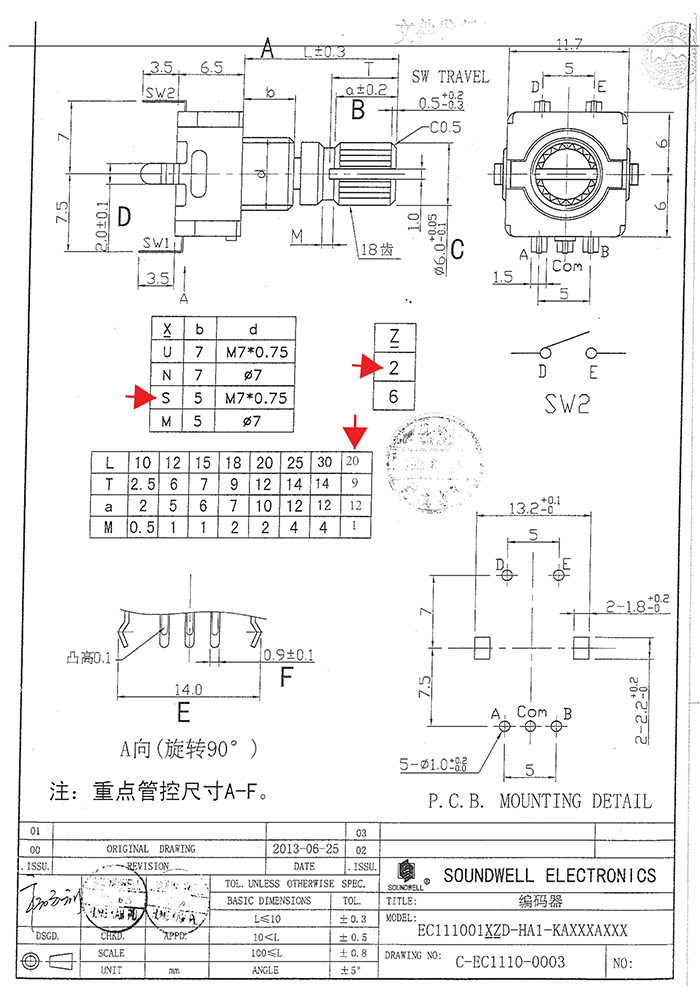

EC11帶開關編碼器規格書
