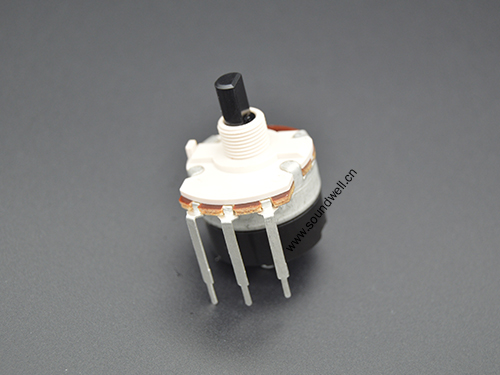

RD24單聯電位器

系　列：RD24

規　格：請參考如下簡介

詳細規格書

RD24單聯電位器產品介紹

單聯電位器型號：RD2411SNA0X-HA4

電位器名稱：RD24單聯電位器

RD24單聯電位器特點：塑膠絕緣軸柄，旋轉手感柔和，性能穩定，開關可以做高負載

RD24單聯電位器應用：音響功放、熱水器及其它家用電器等

主要功能：調節音量、調溫、調壓、調光、調速等作用，開關功能起電源通斷用。

RD24單聯電位器產品規格參數

主要規格:外形尺寸：24.5mm
                旋轉角度：300°±10°及320°±10°兩種
                額定功率：0.5W
                最高使用電壓：AC 150V
                開關承受負載：AC 220V 3A / AC125V 1A
                工作溫度：－10℃ ～70℃；
                開關接觸阻抗：≤0.5Ω
                旋轉壽命：10，000次以上；
                開關壽命：10，000次以上；

一、MECHANICAL CHARACTERISTIC 機械特性
       1、Rotational Torque 旋轉力矩：20~200gf.cm
       2、Total Rotational Angle 旋轉角度：300°±10°及320°±10°
       3、Shaft Stop Strength 止檔強度：≥6Kgf.cm
       4、Shaft Wobble (mm p-p) 軸擺動：Within(0.7xL/20)mm p-p

二、ELECTRICAL CHARACTERISTIC 電氣特性
       1、Total Resistance Range 總阻及誤差：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
       2、Resistance Taper 電阻特性曲線：A/B/C
       3、Rating Power 額定功率：0.5W
       4、Max. Operating Voltage 最大工作電壓：150V AC
       5、Residual Resistance殘留電阻：R1,2≤10Ω;R2,3≤20Ω
       5、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 500V
       6、Dielectric Voltage 耐電壓：1 Minute at AC 500V

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：10,000 cycles Min

Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
