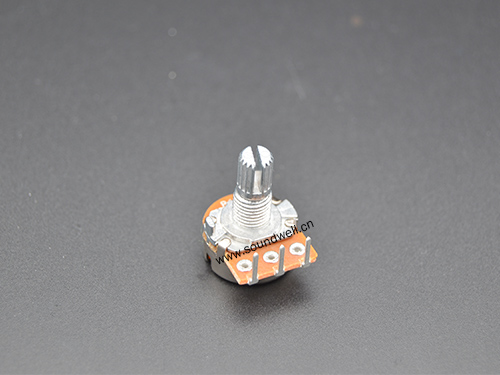

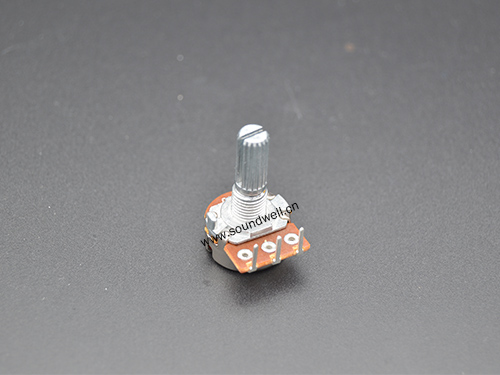

RD16單聯電位器

系　列：RD16

規　格：請參考如下簡介

詳細規格書

RD16單聯電位器產品介紹

電位器型號：RD1610NOA0X-PA1

RD16單聯電位器特點：旋轉手感柔和，性能穩定。軸心形狀及長度、使用電路、安裝方式可以選擇，還可以選擇帶旋轉開關功能。

RD16單聯電位器應用：適用于功放音響、電子玩具、家用電器等

主要功能：調節音量、調壓、調溫、調速等作用，開關功能起電源通斷用。

RD16單聯電位器產品規格參數

主要規格:外形尺寸：17mm
                旋轉角度：300°±10°
                額定功率：≤0.05W
                最高使用電壓：AC 50V/DC 20V；
                工作溫度：－10℃ ～70℃；
                旋轉壽命：10，000次以上；

一、MECHANICAL CHARACTERISTIC 機械特性
       1、Rotational Torque 旋轉力矩：20~200gf.cm
       2、Total Rotational Angle 旋轉角度：300°±10°
       3、Shaft Stop Strength 止檔強度：≥6Kgf.cm
       4、Shaft Wobble (mm p-p) 軸擺動：Within(0.7xL/20)mm p-p

二、ELECTRICAL CHARACTERISTIC 電氣特性
       1、Total Resistance Range 總阻及誤差：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
       2、Resistance Taper 電阻特性曲線：A/B/C
       3、Rating Power 額定功率：0.05W
       4、Max. Operating Voltage 最大工作電壓：50V AC/20V DC
       5、Residual Resistance殘留電阻：R1,2≤10Ω;R2,3≤20Ω
       5、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 250V
       6、Dielectric Voltage 耐電壓：1 Minute at AC 250V

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：10,000 cycles Min

Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

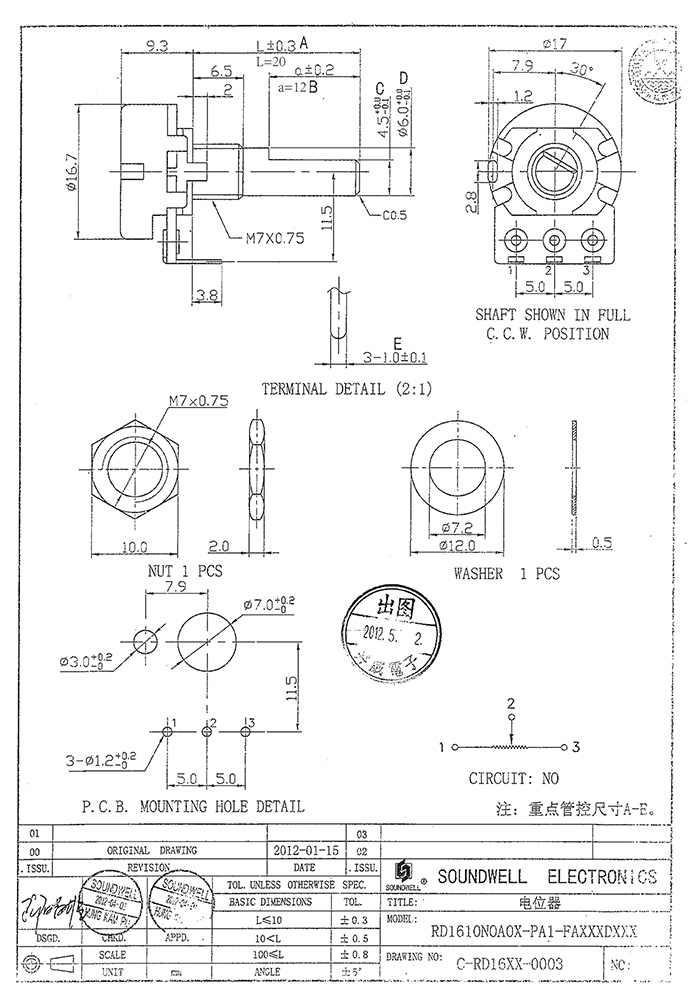

RD16單聯電位器規格書
