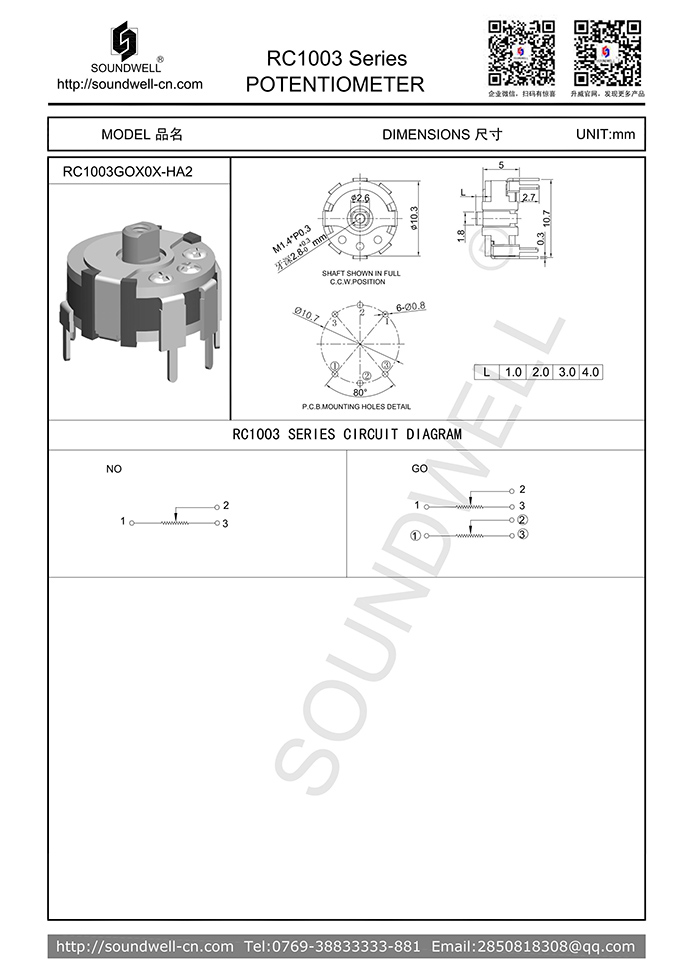

RC1003旋轉電位器

系　列：RC1003

規　格：請參考如下簡介

詳細規格書

電位器型號：	RC1003
名稱：	旋鈕操作型旋轉電位器
主要規格:	外形尺寸：∮10mm；總阻誤差：±20%；全旋轉角度：230±10° 額定功率: 0.05W；工作溫度： -5°C~50°C；使用壽命： 5,000次以上；
產品特點：	體積小，軸柄可鎖附旋鈕操作，節省了整機空間。
應用領域：	該產品目前主要適用于耳機、收錄機、小型音響及其它電子設備上，主要功能為調節音量、調頻等。

RC1003旋轉電位器產品規格

一、MECHANICAL CHARACTERISTIC 機械特性
1、 Rotational torque 旋轉力矩：5~100gf.cm
2、 Total mechanical rotation全回轉角度：230°±10°
3、 Shafte stop strength 止檔強度：1Kgf
4、 Shaft Wobble 柄擺動：0.6mm 以下

二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差：100K?±20%
2、Resistance Taper 電阻特性曲線：B
3、Power rating 額定功率 : 0.05W
4、Insulation Resistance 絕緣電阻：20 MΩ 1 Min at DC 250V
5、Dielectric Voltage 耐電壓：1 Minute at AC100V

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Operation Life 使用壽命 5000 cycles Min

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
