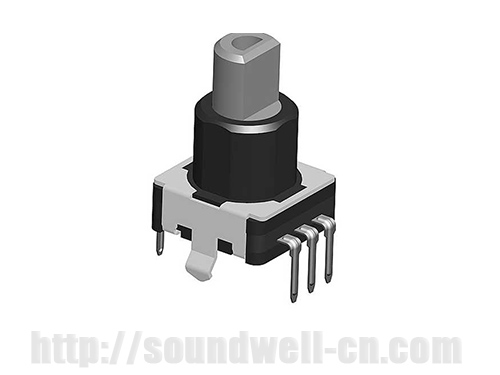

EC11編碼開關

系　列：EC11

規　格：請參考如下簡介

詳細規格書

產品名稱: EC11旋轉編碼器 EC11編碼開關,ec11編碼器,ec11旋轉編碼器

產品優點：塑膠軸柄，體積小，密封性好，可靠性高，可以帶按壓開關功能。

產品應用：EC11旋轉編碼器適用汽車音響、汽車空調、汽車導航及其它家用電器、相關電子設備上。

產品功能: 調節音量、調節溫度、調頻、功能切換等作用。

旋轉編碼器型號: EC11編碼器系列

EC11編碼開關產品規格參數

外形尺寸：∮11mm
額定電壓: DC 5V；
定位數:20/30；
脈沖數：15/20；
工作溫度：-40°C to 85°C；
旋轉壽命：30000次以上；

一、MECHANICAL CHARACTERISTIC 機械特性
1、 Detent Torque 定位點力矩：20-200gf.cm
2、Number and position of detent定位點數及位置：20/30點定位
3、Shaft wobble 軸擺動：0.6x L / 30mm p-p MAX
4、Shaft play in rotational wobble 軸的回轉方向擺動：4° MAX

二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力：15/20個脈沖/360°
2、Phase difference 相位差：≥3ms
3、Rated voltage 額定電壓: DC 5V
4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 250V
5、Dielectric Voltage 耐電壓：1 Minute at AC 50V

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Operation Life 使用壽命 30,000 cycles Min

Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

如下是EC11編碼開關規格書,需進一步了解詳細規格書,請聯系右側客服

點擊下載EC11旋轉編碼器規格書

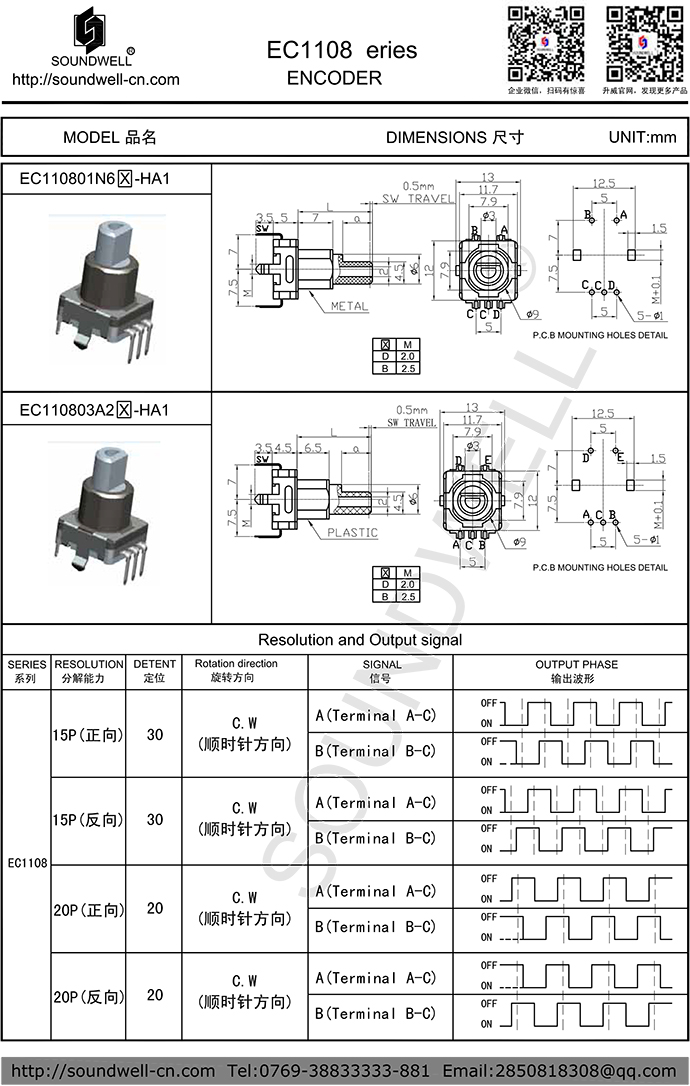

EC11編碼開關規格書
