5MM行程直滑電位器SV05

系　列：SV05

規　格：請參考如下簡介

詳細規格書

直滑電位器型號：	SV05
名稱：	5MM行程直滑電位器
主要規格:	滑動行程：5mm；阻值誤差：±20%；額定功率：0.005W；工作溫度：-10℃~70℃；使用壽命：5000次；
產品特點：	產品精密度高，體積小，PCB可積成整機其它線路，為整機縮水空間。
應用領域：	該產品目前主要適用于線控耳機，主要功能為調節音量。

SV05直滑電位器產品規格

一、MECHANICAL CHARACTERISTIC 機械特性
1、 Sliding force 滑動力矩：10~100gf.cm
2、 Total travel slide 全滑動行程：5 ±0.5mm
3、 Stop strength 止檔強度：3Kgf

二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差：1KΩ＜R＜1MΩ,±20%;1KΩ≥R or R≥1MΩ,±30%
2、Resistance Taper 電阻特性曲線：B
3、Power rating 額定功率: 0.005W
4、Insulation Resistance 絕緣電阻：100 MΩ 1 Min at DC 250V
5、Dielectric Voltage 耐電壓：1 Minute at AC100V
7、Bounce 突跳：≤5ms

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Operation Life 使用壽命 5000 cycles Min

Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

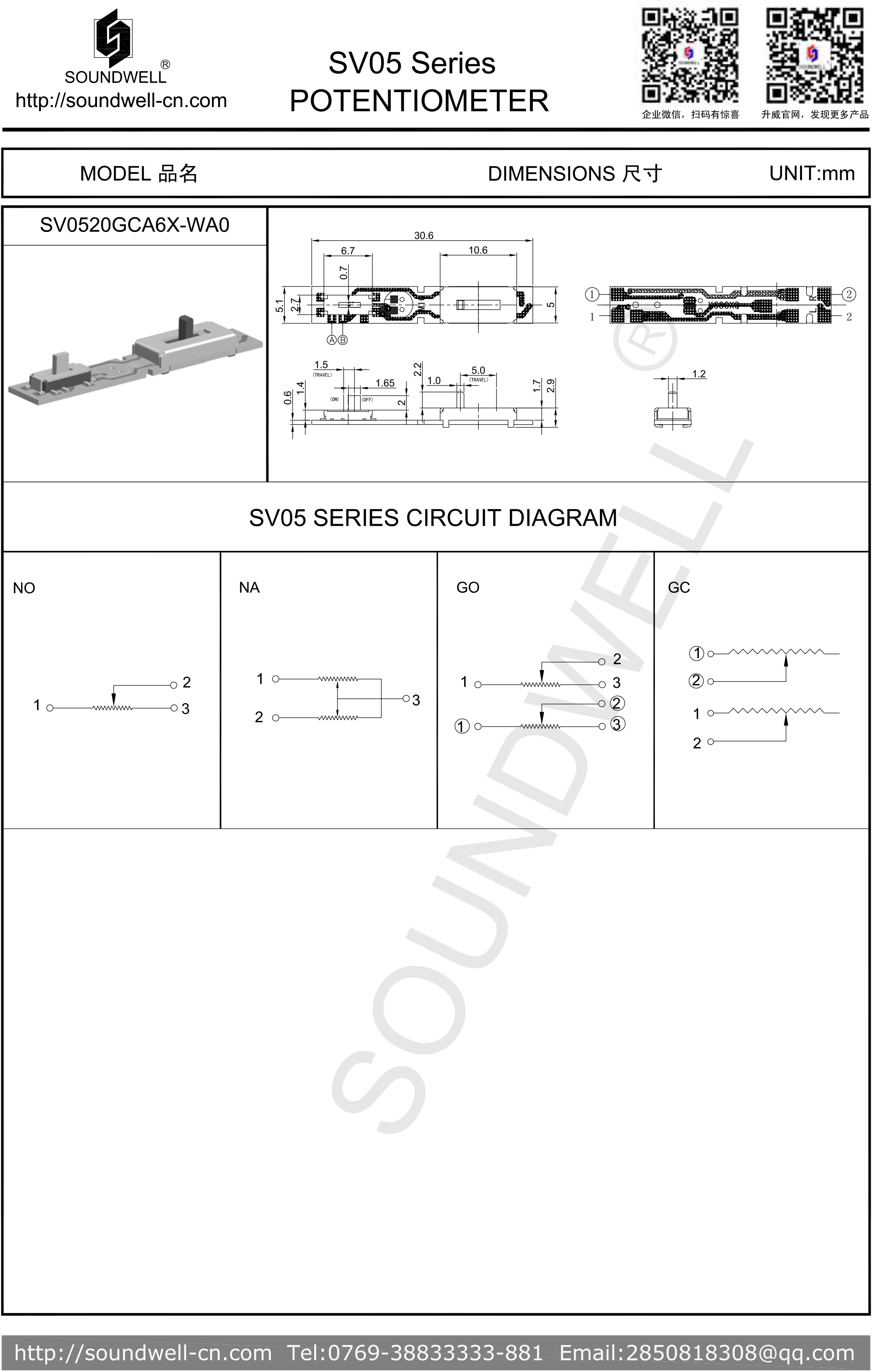

下載SV05.pdf

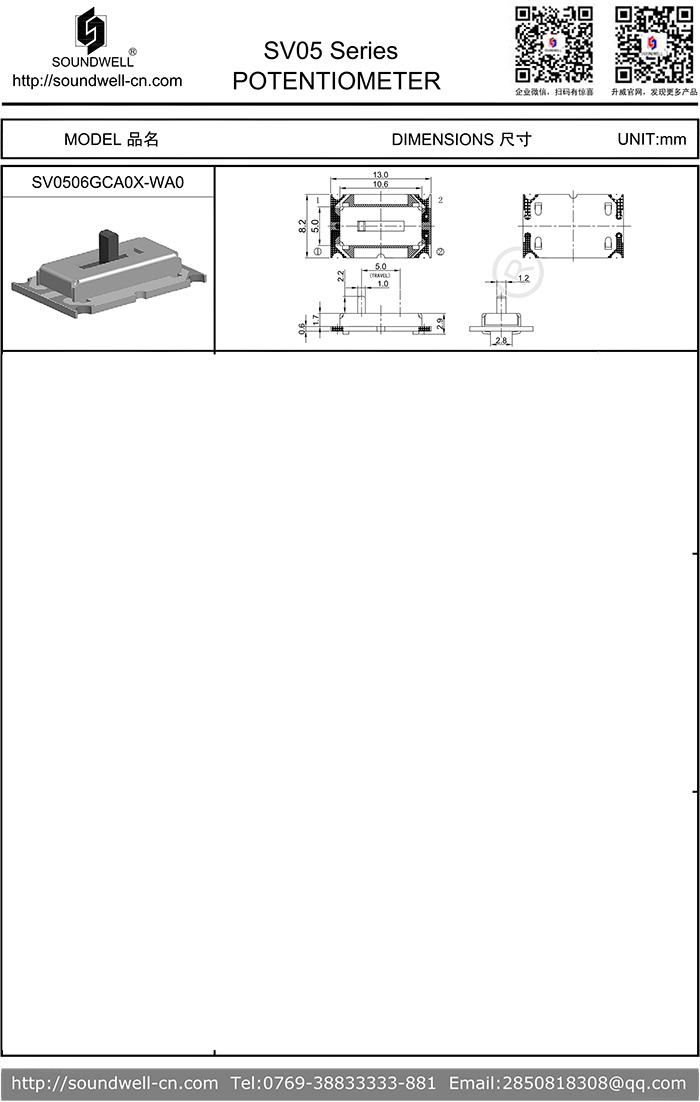

5MM行程直滑電位器規格書
